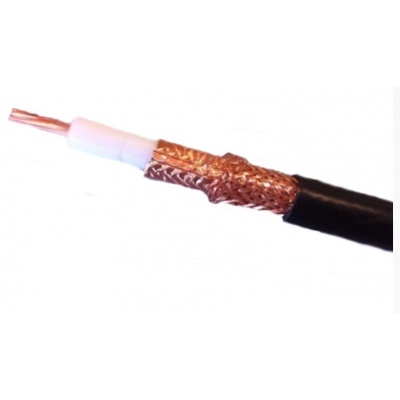

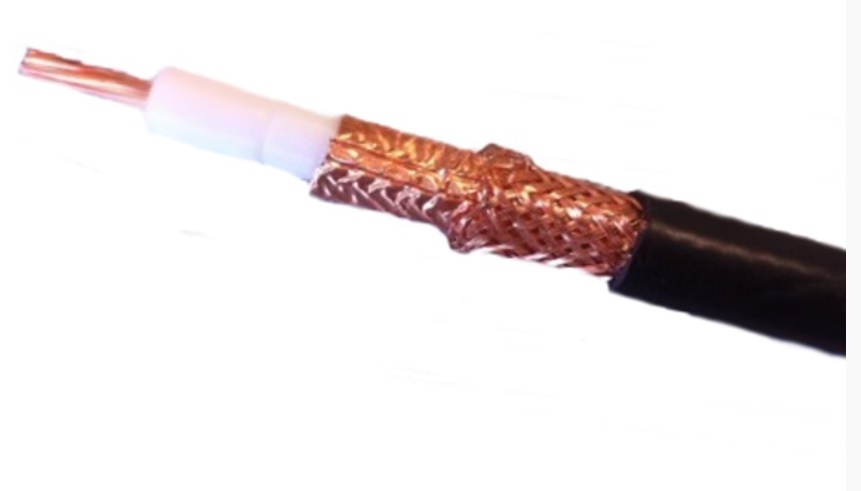

Koaxiální kabel RF-400UF

Popis

Výrobce: Siva, datasheet výrobce naleznete zde.

Nízkoútlumový ohebný 50Ω koaxiální kabel, ekonomická náhrada ke kabelům Ecoflex 10, Ultraflex 10 či Hyperflex 10.

Specifikace:

Typ kabelu: RF-400UF
Impedance [Ω]: 50
...
Číst dál
 Zobrazí dobu potřebnou pro zajištění většího množství produktu, než je skladem.
Kód Délka Hmotnost [kg] Stav skladu Cena
KKRF40F

1 m

0.14
196 m  i
 Další
naskladnění
76,23 Kč(63,00 Kč bez DPH)
KKRF40F-100

100 m

14
1 ks  i
 Další
naskladnění
7 241,85 Kč(5 985,00 Kč bez DPH)
  • Popis
  • Specifikace

Výrobce: Siva, datasheet výrobce naleznete zde.

Nízkoútlumový ohebný 50Ω koaxiální kabel, ekonomická náhrada ke kabelům Ecoflex 10, Ultraflex 10 či Hyperflex 10.

Specifikace:

Typ kabelu: RF-400UF
Impedance [Ω]: 50
Vnější průměr [mm]: 10,3
Plášť: PVC
Oplet: 112 x 0,16 mm; Cu
Fólie: Cu potažená PE
Dielektrikum: pěnový PE
Vnitřní vodič: 7 x 0,95 mm; Cu
Kapacita [pF/m]: 80
Zkracovací činitel: 0,84
Hmotnost [g/m]: 140
Poloměr ohybu jednorázový [mm]: 51,5
Poloměr ohybu opakovaný [mm]: 103
Vodotěsný: ano
Vhodný k zakopání: ne
Flexibilita: dobrá
Výrobce: Siva



Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:
5: 1,1
10: 1,4
28: 2,2
50: 3
100: 4,1
144: 5
200: 6,1
400: 8,9
430: 9
600: 10,7
800: 12,4
900: 13,2
1000: 14,1
1500: 17,4
1800: 19,3
2000: 20,5
2400: 23,3
3000: 25,8
5000: 35,5
6000: 37,7
Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:
5: 7778
10: 5500
50: 2460
144: 1420
200: 1173
500: 820
600: 710
800: 615
900: 580
1000: 550
1500: 449
1800: 410
2000: 389
2500: 348
3000: 318
5000: 241
6000: 228
