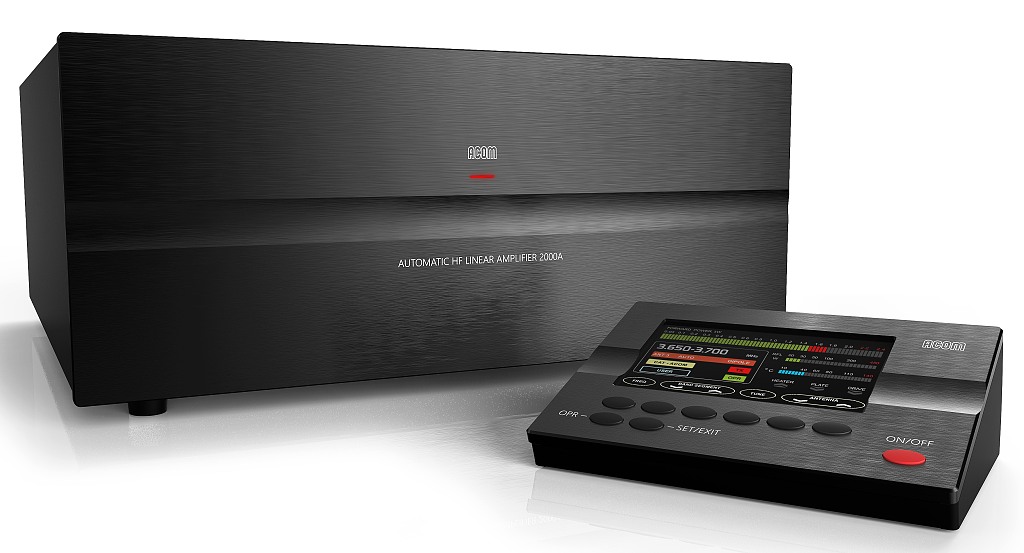

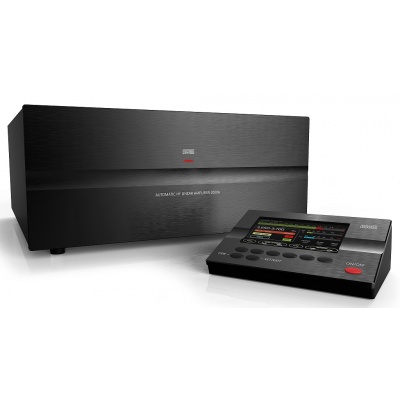

Acom 2000A

Automatický výkonový zesilovač Acom 2000A v modernizovaném provedení – 2 kW, 160-10 m, QSK, absolutní špička mezi elektronkovými PA.

Absolutní špička mezi PA – provoz bez kompromisů

• Vf výkon až 2000 W CW/SSB, 1500 W trvalá nosná bez časového omezení, buzení 50-60 W.
• Všechna amatérská pásma KV 160 – 10 m.
• Přepínání na jiné pásmo, ladění: počáteční proces pro přizpůsobení méně než 3 s, přeladění < 0,2 s při pohybu na jiný segment stejného pásma a < 1 s při přeladění na jiné pásmo.
• Přelaďování při provozu se uskutečňuje jedním ze 3 způsobů: bez jakéhokoli vysílání ručně z ovládací jednotky nebo automaticky podle velmi krátkého vybuzení (tečka na CW nebo jedno slovo na SSB). Nový typ jednotky navíc umožňuje přelaďování prostřednictvím CAT z TRXu.
• Vestavěný automatický anténní tuner přizpůsobuje při plném výkonu až do PSV 3:1 (2:1 na 160 m), při menším výkonu jsou tolerovány vyšší hodnoty PSV.
• Režim QSK (vakuové relé).
• Osazení 2 ks 4CX800A/GU74b.
• Jednotka dálkového ovládání umožňuje průběžně monitorovat všechny provozní parametry zesilovače. Kabel k ovládací jednotce je dlouhý 3 m a může být prodloužen až na 20 m.
• Ochrany: omezení proudů řídící a stínící mřížky, omezení velkého náběhového příkonu (postupný start), krátkodobě zvýšený odražený výkon, vf jiskření, možná ochrana heslem, správné časování přepínání příjem/vysílání, přehřívání chladícího vzduchu elektronky, bezpečnostní spínače krytů přístroje a VN. Posledních 12 ochranných odpojení je uloženo v paměti a je možné je kdykoli zobrazit na displeji.
• Diagnostika závad: PC interface (RS232), telefonická hot-line technická podpora.
• Napájení 90-132 V, 180-264 V (nominální nastavení 100, 120, 200, 220 a 240 V, ±10 %), 50-60 Hz, 3500 VA jednofázově pro plný výkon.
• Rozměry a hmotnost: 440 x 500 x 180 mm (š x h x v), 36 kg.
• Záruka 2 roky, na elektronky 1 rok.
• Software třetích stran: https://acomdirector.codeplex.com/

Zesilovače jsou dodávány bez nainstalované české zástrčky do 230V sítě - v případě požadavku na instalaci je nutné originální balení rozbalit. V tomo případě prosíme o sdělení v Poznámce objednávky.

Zákaznické recenze zde (v AJ).

English:

• Automated matching of the antenna impedance to the optimum load of the tubes during initial preparation of user tunings.
• Easy to operate. No operator intervention is required when changing antennas or frequency. Thus the risk of inadvertent errors, such as incorrect antenna selection or failure to change band switch, is eliminated.

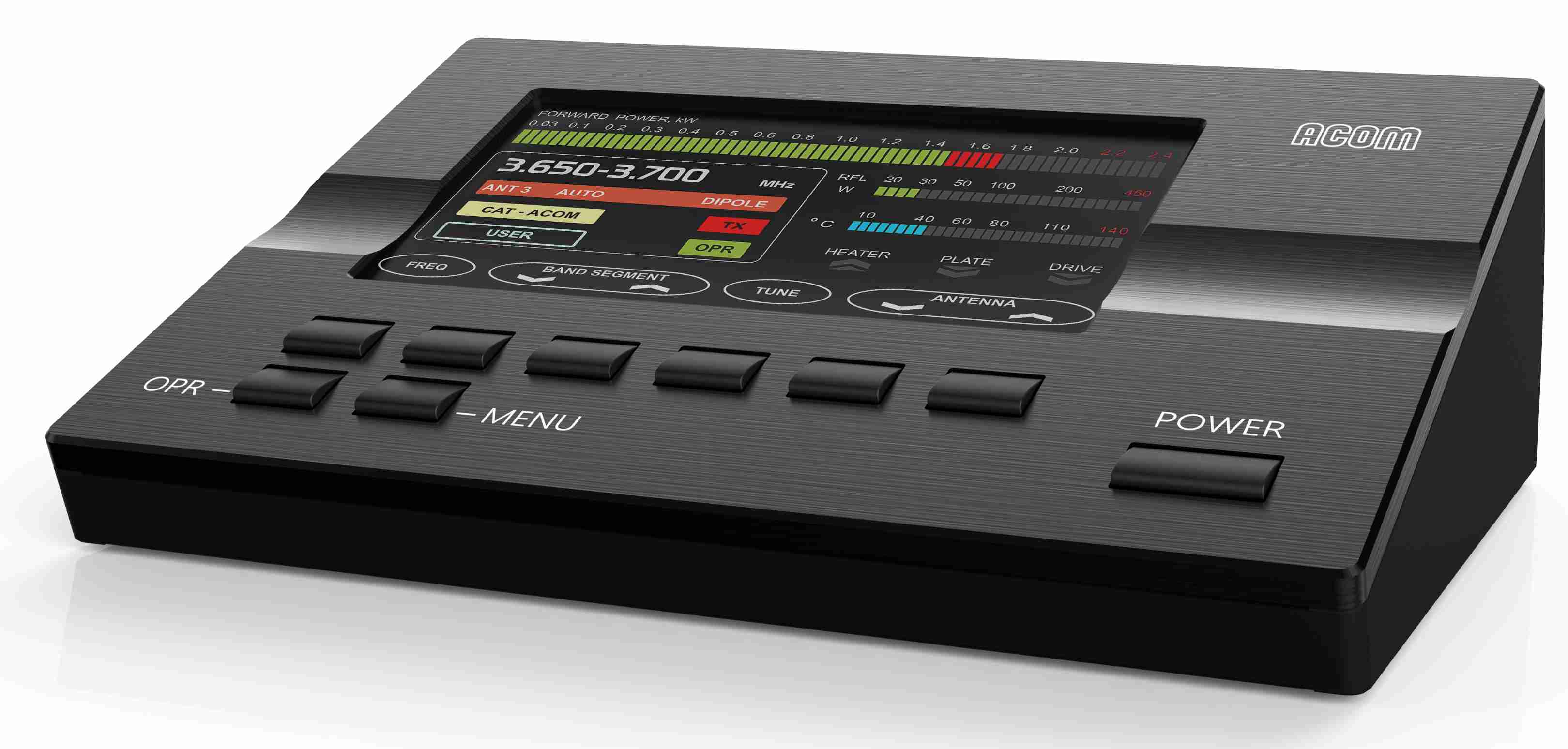

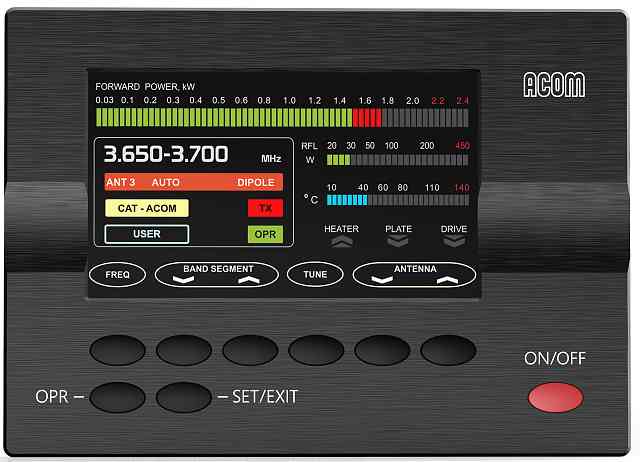

• TFT color display. All amplifier status indicators and comments are presented on the Remote Control Unit (RCU) display. The HELP sub-menu gives on-board technical assistance and troubleshooting suggestions, power-on elapsed time hours etc. Two color strips display peak forward and reflected power. Indicators are provided for OPERATE/STANDBY and for fault conditions.
• Easy maintenance. Information on the amplifier’s internal status is stored in an "INFO BOX" for the 12 most recent protection faults. This information can be read directly from RCU display by the operator.
• Less QRM, improved Electro Magnetic Compatibility during tuning. Retuning can be achieved in three ways: manually via the RCU, by the transceiver’s CAT system, or with a very short transmission - a single word on SSB or a dot (even at 40 wpm) on the new frequency is enough to change bands or segments automatically in a second. Also, the initial process of user tuning settings preparation is done in less than three seconds at a quarter of nominal output power.
• Saves space on the operating table. Since the amplifier is controlled by the RCU, the main unit can be located up to 20 meters (65 feet) from the operating position. The supplied 3 meter (10 ft) cable may be easily extended to the needed length.
• Operates automatically without special signals from the transceiver - “ground on TX” (PTT) and 60W RF drive power are sufficient to control and operate the amplifier.
• Broadband input matching circuit resulting in very good load to the transceiver over the entire short wave spectrum.
• Uses two 4CX800A (GU74B / ГУ74Б) Svetlana (Светлана) high performance ceramic-metal tetrodes with plate dissipation of 800W each (forced air cooling, grid-driven).
• ACOM maintains strict adherence to the tube manufacturer’s specifications for cooling and for the sequence of applying and removing the different tube voltages. Starting filament current is limited, and there is constant monitoring and protection of all supply voltages and currents. The Bias Optimizer decreases the heat dissipated from the tubes, and there is automatic protection against overheating or insufficient air flow.
• A novel and innovative output RF Arc protection is employed. It safeguards the amplifier, antenna, antenna selector and tuner against severe damage in case of possible break down.
• High voltage power supply inrush current protection which eliminates the danger of affecting sensitive devices, connected to the same mains circuit. The amplifier can be configured for 5 nominal line voltages: 100, 120, 200, 220 and 240VAC (50 or 60Hz). Other nominal values possible on request.
• Continuous measuring and/or monitoring of 20 most important parameters of the amplifier, exciter and antennas via RCU and computer as described in the TECHNICAL SUPPLEMENT.
• Password protection against unauthorized access to the amplifier can be selectively enabled.

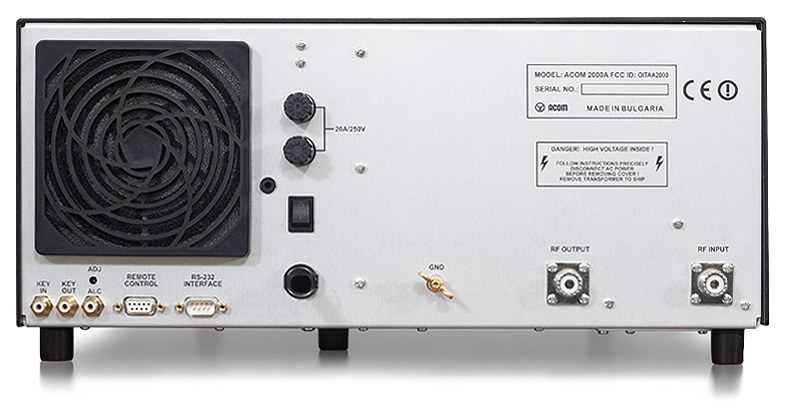

• All functions are accessible from a computer via RS232 serial port connection. Also, local networking capability exists for more than one set of amplifier / antenna units working in a system.
