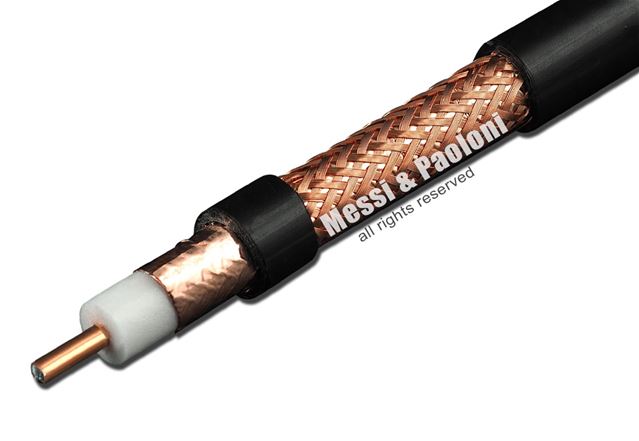

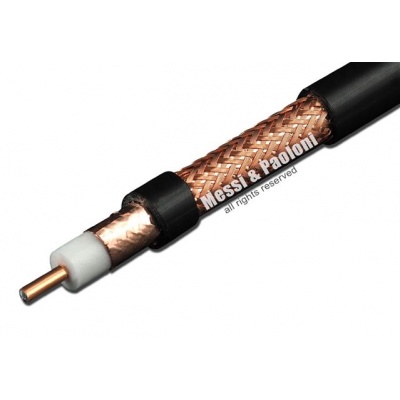

Koaxiální kabel Airborne 10

Popis

Nízkoútlumový 50Ω koaxiální kabel o průměru 10,3 mm Airborne-10 váží o 45 % méně než srovnatelné kabely.

Díky pevnému vnitřnímu vodiči a vylepšenému materiálu dielektrika dosahuje Airborne 10 velmi nízkého útlumu, je vhodný pro aplikace až do 10 GHz

Číst dál
 Zobrazí dobu potřebnou pro zajištění většího množství produktu, než je skladem.
Kód Délka Hmotnost [kg] Stav skladu Cena
KKAB10

1 m

0.07
73 m  i
 Další
naskladnění
95,59 Kč(79,00 Kč bez DPH)
KKAB10-003

3 m

0.21
1 ks  i
286,77 Kč(237,00 Kč bez DPH)
KKAB10-006

6 m

0.42
1 ks  i
573,54 Kč(474,00 Kč bez DPH)
KKAB10-100

100 m

7.1
0 ks
 Další
naskladnění
9 081,05 Kč(7 505,00 Kč bez DPH)
KKAB10-200

200 m

14.2
0 ks
 Další
naskladnění
17 206,20 Kč(14 220,00 Kč bez DPH)
  • Popis
  • Specifikace

Nízkoútlumový 50Ω koaxiální kabel o průměru 10,3 mm Airborne-10 váží o 45 % méně než srovnatelné kabely.

Díky pevnému vnitřnímu vodiči a vylepšenému materiálu dielektrika dosahuje Airborne 10 velmi nízkého útlumu, je vhodný pro aplikace až do 10 GHz a na EME, kde se každá desetina dB počítá.

Kabel je vodotěsný vhodný k přímému zakopání. Stejně jako většina kabelů Messi & Paoloni má Airborne-10 vynikající stínění 105 dB díky použití CU/PE fólie a hustému Cu opletení (192 drátů). Kabel snese více než 10 kW na 1,8 MHz a 1,7 kW na 144 MHz. Lze použít standardní konektory určené pro 10,3 mm kabely.

  • Vnější izolace: UV odolné PE vhodná pro venkovní použití nebo k přímému zakopání do země nebo pro použití ve slané vodě
  • Vnitřní vodič: průměr 2,78 mm, pevná Cu žíla, 99,9% čistá měď, dvojité stínění, vysoce účinné proti vnějšímu rušení
  • Dielektrikum: trojnásobná vrstva fyzikální pěny PE

Výrobce Messi & Paoloni, datasheet výrobce naleznete zde.

Specifikace:

Typ kabelu: Airborne 10
Impedance [Ω]: 50
Vnější průměr [mm]: 10,3
Plášť: UV odolný PE
Oplet: poměděný Al; 192 vláken ve 24 pramenech
Fólie: Cu potažená PE
Dielektrikum: pěnový PE
Vnitřní vodič: 2,78 mm; poměděný Al; 1 drát
Kapacita [pF/m]: 74
Zkracovací činitel: 0,87
Hmotnost [g/m]: 71
Poloměr ohybu jednorázový [mm]: 65
Poloměr ohybu opakovaný [mm]: 103
Vodotěsný: ano
Vhodný k zakopání: ano
Flexibilita: špatná
Výrobce: M&P



Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:

1,8: 0,6
10: 1,2
28: 1,9
50: 2,4
100: 3,5
144: 4,2
200: 5
400: 7,2
430: 7,6
800: 10,4
1000: 11,8
1296: 13,6
2400: 19,2
3000: 21.6
4000: 25,6
5000: 29,2
6000: 32,8
8000: 38,6
10000: 44,6

Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:

10: 6000
144: 1710
200: 1440
400: 992
430: 944
800: 692
1000: 610
1296: 526
2400: 375
3000: 333
4000: 281
5000: 247
6000: 220
8000: 187
