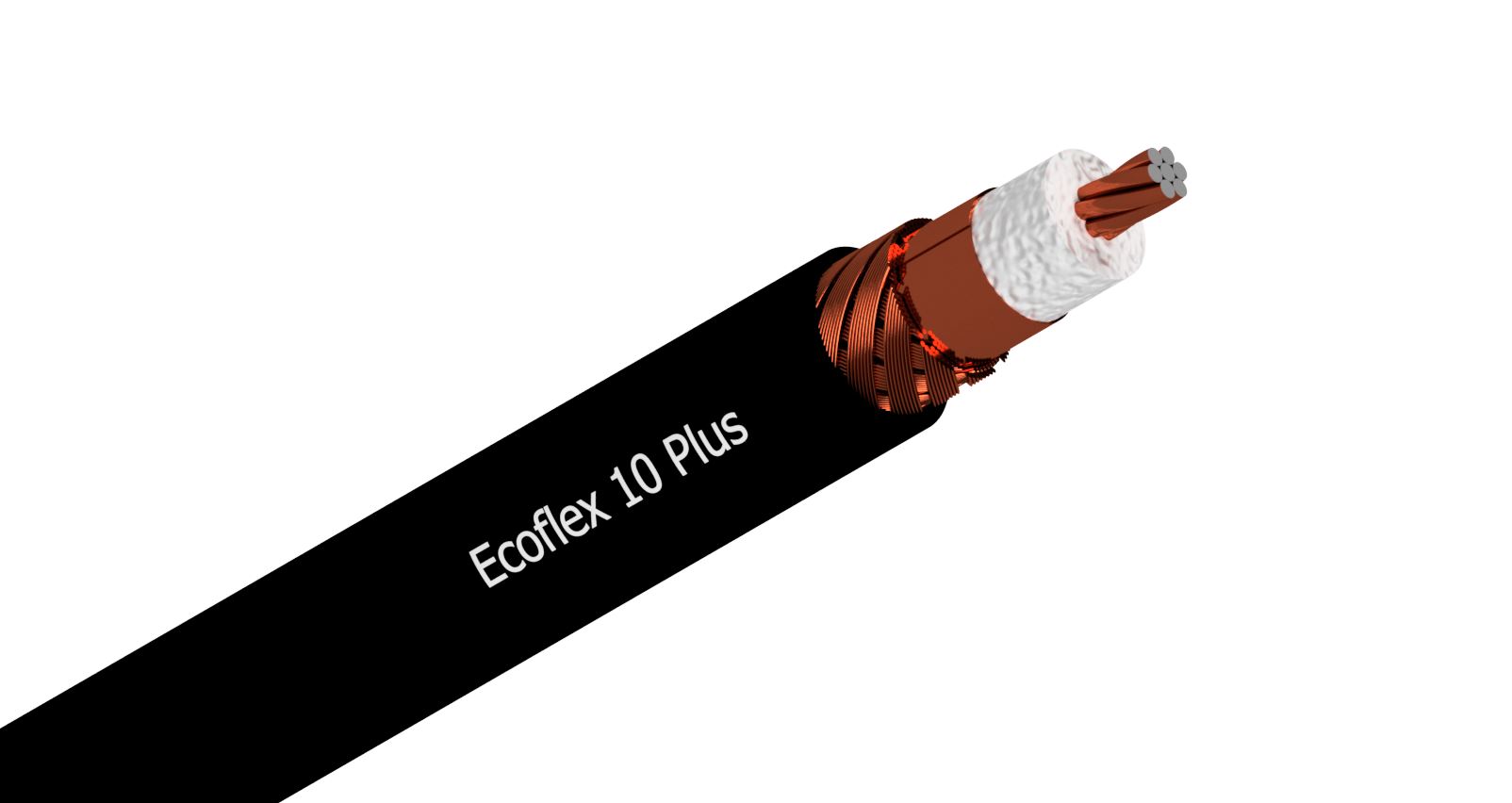

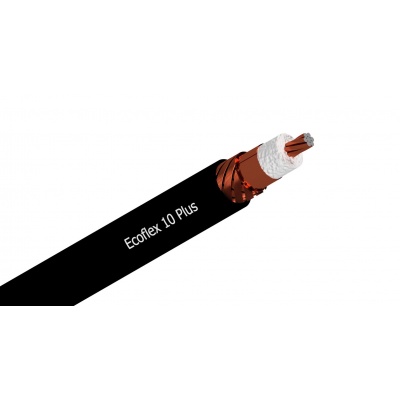

Koaxiální kabel Ecoflex 10 PLUS
Popis
{article Porovnání koaxiálních kabelů}{/article}
Ecoflex 10 Plus je vysoce flexibilní a nízkoútlumový 50Ω koaxiální kabel navržený speciálně pro použití do 8 GHz. Nejmodernější výrobní procesy a použití nízkoztrátového PE-LLC dielektrika s obsahem plynu více než 70% umožňují dosahovat nízkého útlum
Číst dál| Kód | Délka | Hmotnost [kg] | Stav skladu | Cena | |
|---|---|---|---|---|---|
|
KKEF10P-102
|
102 m |
10 |
0 ks
Další
naskladnění |
16 376,10 Kč(16 376,10 Kč bez DPH) |
|
|
KKEF10P-202
|
202 m |
19 |
0 ks
Další
naskladnění |
30 724,20 Kč(30 724,20 Kč bez DPH) |
|
{article Porovnání koaxiálních kabelů}{/article}
Ecoflex 10 Plus je vysoce flexibilní a nízkoútlumový 50Ω koaxiální kabel navržený speciálně pro použití do 8 GHz. Nejmodernější výrobní procesy a použití nízkoztrátového PE-LLC dielektrika s obsahem plynu více než 70% umožňují dosahovat nízkého útlumu. Vysokou flexibilitu Ecoflex 10 Plus zajišťuje 7-vodičový hybridní vnitřní vodič s hliníkovým jádrem a svařovaným měděným pláštěm. Vnitřní vodič je splétán v přesných výrobních krocích, stlačen, kalibrován a poté potažen, aby se dosáhlo co nejnižšího útlumu a přizpůsobení. Další výhodou je dvojité stínění. Překrývající se měděná fólie a překrývající se měděný oplet zajišťují vysokou hodnotu stínění nad 90 dB při 1 GHz. Měděná fólie má PE povlak, který zabraňuje tvorbě trhlin v měděné fólii v důsledku malých poloměrů ohybu. Černý vnější plášť z materiálu Ecoflex 10 Plus z PVC je UV stabilizovaný.
Pro zjednodušení instalace je k dispozici vysoce kvalitní nepájivý konektor typu N, který lze namontovat za pár minut bez speciálního nářadí. Ecoflex 10 je moderní koaxiální kabel pro všechny aplikace ve vf technice: nízký útlum, flexibilita, odolnost UV záření a lze jej použít až do mikrovlnného rozsahu.
Výrobce SSB Electronic (Německo). Datasheet výrobce naleznete zde.
Specifikace:
Typ kabelu: Ecoflex 10 PLUS
Impedance [Ω]: 50
Vnější průměr [mm]: 10,2
Plášť: UV odolné PVC
Oplet: Cu
Fólie: Cu potažená PE
Dielektrikum: pěnový PE
Vnitřní vodič: 7 x 1 mm; poměděný Al; ø 2,85 mm
Kapacita [pF/m]: 78
Zkracovací činitel: 0,85
Hmotnost [g/m]: 96
Poloměr ohybu jednorázový [mm]: 40
Poloměr ohybu opakovaný [mm]: 80
Výrobce: SSB
Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:
5: 0,9
10: 1,3
50: 2,85
100: 4,1
144: 5
200: 5,9
300: 7,4
430: 8,9
500: 9,6
800: 12,4
1000: 14
1296: 16,2
1500: 17,6
1800: 19,5
2000: 20,6
2400: 22,9
3000: 26
4000: 30,7
5000: 35,1
6000: 39,1
8000: 46,6
Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:
10: 3860
100: 1190
1000: 350
2000: 240
3000: 190
4000: 160
5000: 140
6000: 130
