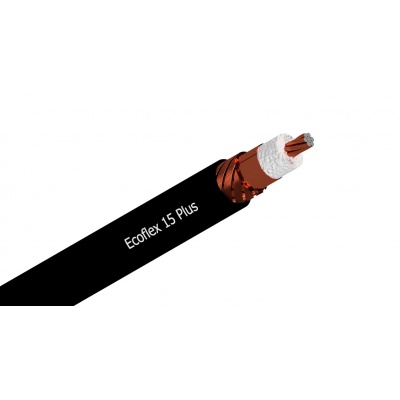

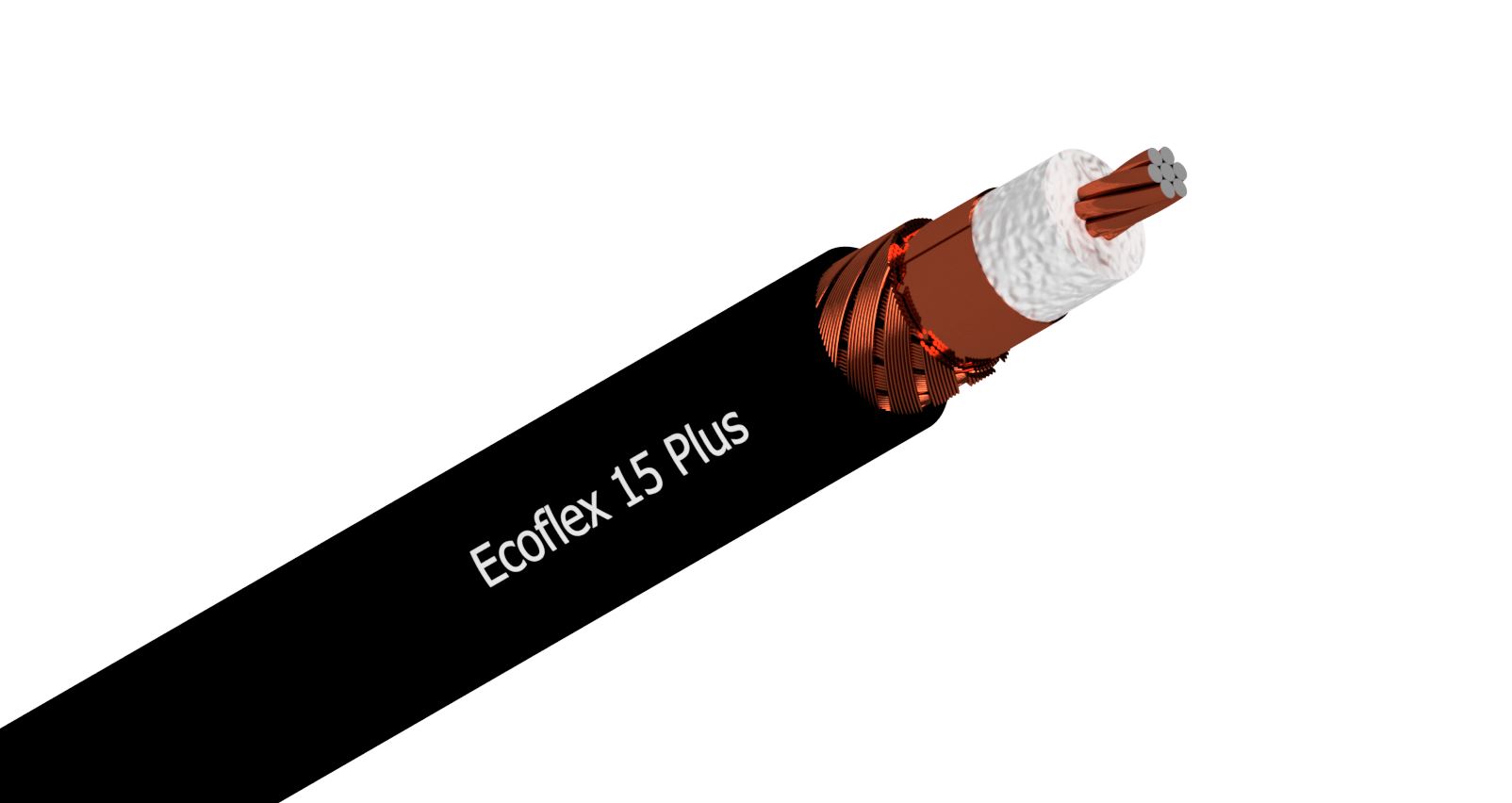

Koaxiální kabel Ecoflex 15 PLUS

Popis

Tento kabel je dodáván na objednávku. V případě potřeby jiných délek nás prosím kontaktujte.

Ecoflex 15 Plus je vysoce flexibilní a nízkoútlumový 50Ω koaxiální kabel navržený speciálně pro použití do 8 GHz. Nejmodernější výrobní procesy a použití ní

Číst dál
 Zobrazí dobu potřebnou pro zajištění většího množství produktu, než je skladem.
Kód Délka Hmotnost [kg] Stav skladu Cena
KKEF15P-050

50 m

9
0 ks
 Další
naskladnění
13 990,00 Kč(13 990,00 Kč bez DPH)
KKEF15P-102

102 m

17
0 ks
 Další
naskladnění
27 455,00 Kč(27 455,00 Kč bez DPH)
KKEF15P-202

202 m

34
0 ks
 Další
naskladnění
52 020,00 Kč(52 020,00 Kč bez DPH)
  • Popis
  • Specifikace

Tento kabel je dodáván na objednávku. V případě potřeby jiných délek nás prosím kontaktujte.

Ecoflex 15 Plus je vysoce flexibilní a nízkoútlumový 50Ω koaxiální kabel navržený speciálně pro použití do 8 GHz. Nejmodernější výrobní procesy a použití nízkoztrátového PE-LLC dielektrika s obsahem plynu více než 70% umožňují dosahovat nízkého útlumu. Vysokou flexibilitu Ecoflex 15 Plus zajišťuje 7-vodičový hybridní vnitřní vodič s hliníkovým jádrem a svařovaným měděným pláštěm. Vnitřní vodič je splétán v přesných výrobních krocích, stlačen, kalibrován a poté potažen, aby se dosáhlo co nejnižšího útlumu a přizpůsobení. Další výhodou je dvojité stínění. Překrývající se měděná fólie a překrývající se měděný oplet zajišťují vysokou hodnotu stínění nad 90 dB při 1 GHz. Měděná fólie má PE povlak, který zabraňuje tvorbě trhlin v měděné fólii v důsledku malých poloměrů ohybu. Černý vnější plášť z materiálu Ecoflex 10 Plus z PVC je UV stabilizovaný.

Ecoflex 15 je moderní koaxiální kabel pro všechny aplikace ve vf technice: nízký útlum, flexibilita, odolnost UV záření a lze jej použít až do mikrovlnného rozsahu.

Výrobce SSB Electronic (Německo). Datasheet výrobce naleznete zde.

Specifikace:

Typ kabelu: Ecoflex 15 PLUS

Impedance [Ω]: 50

Vnější průměr [mm]: 14,6

Plášť: UV odolné PVC

Oplet: Cu

Fólie: Cu

Dielektrikum: pěnový PE

Vnitřní vodič: 7 x 1,5 mm; poměděný Al; ø 4,5 mm

Kapacita [pF/m]: 78

Zkracovací činitel: 0,85

Hmotnost [g/m]: 167

Poloměr ohybu jednorázový [mm]: 58,4

Poloměr ohybu opakovaný [mm]: 116,8

Výrobce: SSB



Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:

5: 0,6
10: 0,86
50: 1,96
100: 2,81
144: 3,4
200: 4,05
300: 5
430: 6,1
500: 6,7
800: 8,6
1000: 9,8
1296: 11,4
1500: 12,4
1800: 13,8
2000: 14,6
2400: 16,2
3000: 18,3
4000: 21,6
5000: 24,6
6000: 27,5
8000: 32,7

Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:

10: 5021
100: 1542
500: 655
1000: 446
2400: 270
3000: 236
4000: 198
5000: 173
6000: 154
8000: 129
