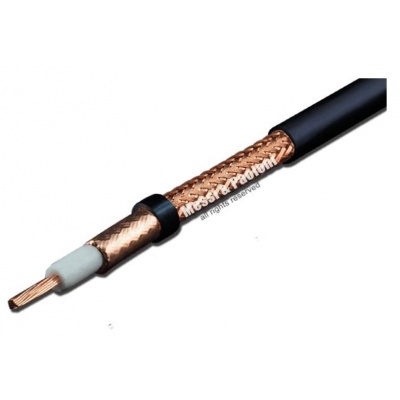

Koaxiální kabel Hyperflex 5

Popis

Výrobce: Messi & Paoloni, datasheet výrobce naleznete zde.

Nízkoútlumový extra ohebný 50Ω koaxiální kabel o průměru 5,4 mm - nejpružnější kabel M&P. Navržen speciálně pro časté ohýbání například kolem...

Číst dál
 Zobrazí dobu potřebnou pro zajištění většího množství produktu, než je skladem.
Kód Délka Hmotnost [kg] Stav skladu Cena
KKHF05

1 m

0.04
4 m  i
 Další
naskladnění
54,45 Kč(45,00 Kč bez DPH)
KKHF05-015

15 m

0.66
0 ks
 Další
naskladnění
816,75 Kč(675,00 Kč bez DPH)
KKHF05-100

100 m

4.4
0 ks
 Další
naskladnění
5 172,75 Kč(4 275,00 Kč bez DPH)
KKHF05-200

200 m

8.8
0 ks
 Další
naskladnění
9 801,00 Kč(8 100,00 Kč bez DPH)
  • Popis
  • Specifikace

Výrobce: Messi & Paoloni, datasheet výrobce naleznete zde.

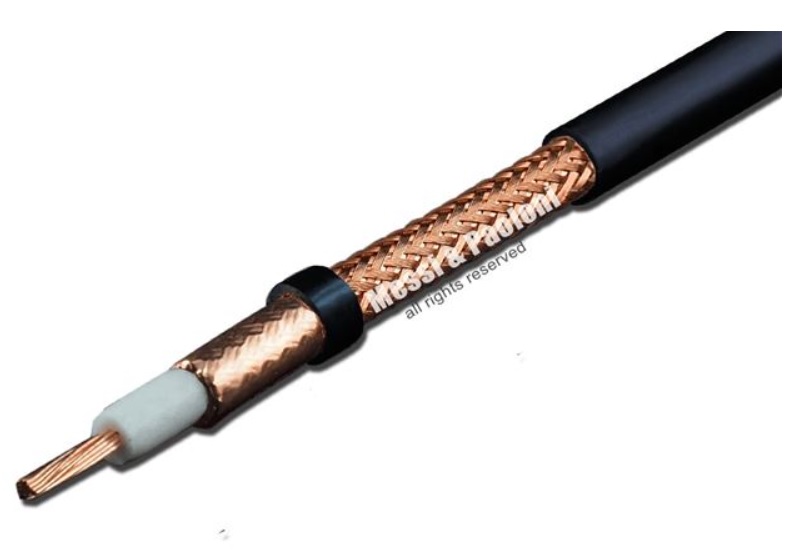

Nízkoútlumový extra ohebný 50Ω koaxiální kabel o průměru 5,4 mm - nejpružnější kabel M&P. Navržen speciálně pro časté ohýbání například kolem rotátorů.

  • vnější izolace: PVC odolné proti UV
  • vnitřní vodič: průměr 1,4 mm z 19 x 0,29 mm Cu žil
  • dvojité stínění, vysoce účinné proti vnějšímu rušení
  • opletení z 24 žil Cu + Cu fólie
  • dielektrikum: trojnásobná vrstva fyzikální pěny PE

Na Hyperflex-5 můžete používat stejné konektory, jako na H-155.

Typ kabelu: Hyperflex 5
Impedance [Ω]: 50
Vnější průměr [mm]: 5,4
Plášť: UV odolné PVC
Oplet: Cu; 120 vláken ve 24 pramenech
Fólie: Cu folie potažená PE
Dielektrikum: pěnový PE
Vnitřní vodič: 19 x 0,29 mm; Cu; ø 1,4 mm
Kapacita [pF/m]: 74
Zkracovací činitel: 0,87
Hmotnost [g/m]: 44
Poloměr ohybu jednorázový [mm]: 25
Poloměr ohybu opakovaný [mm]: 50
Vodotěsný: ano
Vhodný k zakopání: ne
Flexibilita: špičková
Výrobce: M&P



Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:

1,8: 1,4
10: 2,6
28: 4,1
50: 5,5
100: 8
144: 9,6
200: 11,4
400: 16,3
430: 17
800: 23,4
1000: 26,4
1296: 30,5
2400: 42,5
3000: 48,1
4000: 56,9
5000: 65,2
6000: 72,9

Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:

10: 717
14: 620
28: 453
50: 338
100: 235
144: 195
200: 165
400: 115
430: 111
800: 80
1000: 71
1296: 62
2400: 44
3000: 39
4000: 33
5000: 29
6000: 26
