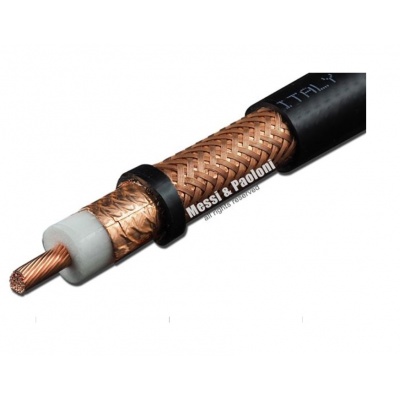

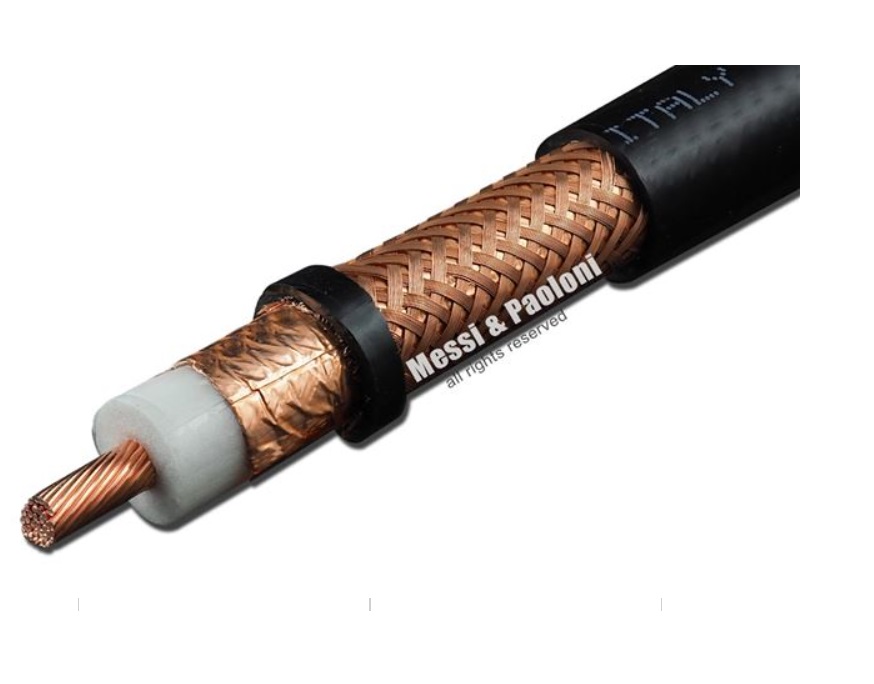

Koaxiální kabel Hyperflex 13

Popis

Výrobce: Messi & Paoloni, datasheet výrobce naleznete zde.

Nízkoútlumový extra ohebný 50Ω koaxiální kabel o průměru 12,7 mm - nejpružnější kabel M&P v tomto průměru.

  • Jediný koaxiální kabel, který má 37 vodičů na středním vodiči.
  • Vynikající výko
Číst dál
 Zobrazí dobu potřebnou pro zajištění většího množství produktu, než je skladem.
Kód Délka Hmotnost [kg] Stav skladu Cena
KKHF13

1 m

0.18
181 m  i
 Další
naskladnění
175,00 Kč(175,00 Kč bez DPH)
KKHF13-004

4 m

0.7
1 ks  i
560,00 Kč(560,00 Kč bez DPH)
KKHF13-015

15 m

2.7
1 ks  i
2 494,00 Kč(2 494,00 Kč bez DPH)
KKHF13-050

50 m

8.75
1 ks  i
 Další
naskladnění
8 750,00 Kč(8 750,00 Kč bez DPH)
KKHF13-100

100 m

17.5
1 ks  i
 Další
naskladnění
16 625,00 Kč(16 625,00 Kč bez DPH)
  • Popis
  • Specifikace

Výrobce: Messi & Paoloni, datasheet výrobce naleznete zde.

Nízkoútlumový extra ohebný 50Ω koaxiální kabel o průměru 12,7 mm - nejpružnější kabel M&P v tomto průměru.

  • Jediný koaxiální kabel, který má 37 vodičů na středním vodiči.
  • Vynikající výkon s nejnižší možným útlumem, a to i při nejvyšších frekvencích a na dlouhé vzdálenosti.
  • Navzdory svému průměru je navržen tak, aby odolal ohybům a častému pohybu kolem rotátorů.
  • Srovnatelný útlum jako tužší a objemnějších kabely konkurence o průměru 15 mm.
  • Tento koaxiální kabel je také lehčí a pružnější.
  • Lepší než Ultraflex 13 na vysokých frekvencích a mírně pružnější

Specifikace:

Typ kabelu: Hyperflex 13

Impedance [Ω]: 50

Vnější průměr [mm]: 12,7

Plášť: UV odolné PVC

Oplet: poměděný Al; 192 vláken ve 24 pramenech

Fólie: Cu folie potažená PE

Dielektrikum: pěnový PE

Vnitřní vodič: 37x0,56 mm; Cu; ø 3,8 mm

Kapacita [pF/m]: 75

Zkracovací činitel: 0,86

Hmotnost [g/m]: 175

Poloměr ohybu jednorázový [mm]: 80

Poloměr ohybu opakovaný [mm]: 127

Vodotěsný: ano

Vhodný k zakopání: ne

Flexibilita: špičková

Výrobce: M&P



Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:

1,8: 0,5
10: 1
28: 1,5
50: 2
100: 2,8
144: 3,6
200: 4,2
400: 6,1
430: 6,4
800: 9
1000: 10,1
1296: 11,7
2400: 16,6
3000: 18,9
4000: 22,4
5000: 25,6
6000: 28,7
8000: 34,5
10000: 40,5

Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:

10: 8321
14: 7130
28: 4962
50: 3873
100: 2795
144: 2396
200: 2150
400: 1486
430: 1435
800: 1022
1000: 907
1296: 786
2400: 552
3000: 487
4000: 410
5000: 358
6000: 320
8000: 266
10000: 227
