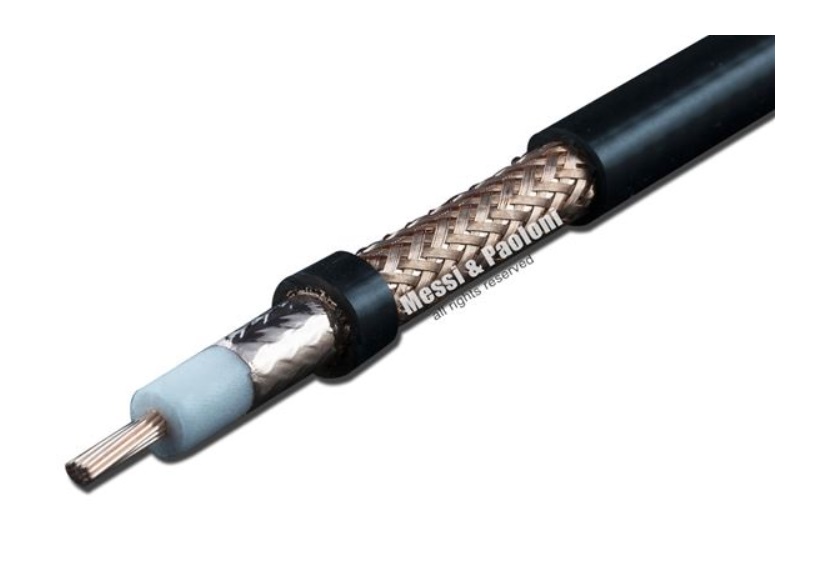

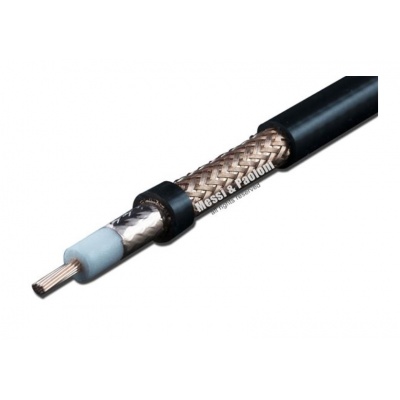

Koaxiální kabel Ultraflex 7

Popis

Porovnání vlastností kabelů naleznete v pdftéto tabulce

Výrobce: Messi & Paoloni, datasheet výrobce naleznete zde.

Velmi populární nízkoútlumový extra ohebný 50Ω koaxiální kabel o průměru 7,3 mm. Navržen speciálně pro časté ohýbání například kolem rotátorů. I p

Číst dál
 Zobrazí dobu potřebnou pro zajištění většího množství produktu, než je skladem.
Kód Délka Hmotnost [kg] Stav skladu Cena
KKUF07

1 m

0.07
200 m  i
 Další
naskladnění
65,00 Kč(65,00 Kč bez DPH)
KKUF07-100

100 m

6.9
1 ks  i
 Další
naskladnění
6 375,00 Kč(6 375,00 Kč bez DPH)
KKUF07-200

200 m

13.8
0 ks
 Další
naskladnění
12 100,00 Kč(12 100,00 Kč bez DPH)

Porovnání vlastností kabelů naleznete v pdftéto tabulce

Výrobce: Messi & Paoloni, datasheet výrobce naleznete zde.

Velmi populární nízkoútlumový extra ohebný 50Ω koaxiální kabel o průměru 7,3 mm. Navržen speciálně pro časté ohýbání například kolem rotátorů. I přes nižší průměr přenese srovnatelné výkony, jako 10mm kabely RG-213 či RG-8, a navíc má výrazně nižší útlum, zvláště na vysokých kmitočtech..

  • vnější izolace: PVC odolné proti UV
  • dvojité stínění, vysoce účinné proti vnějšímu rušení
  • dielektrikum: trojnásobná vrstva fyzikální pěny PE
  • vybrán pro WRTC 2018 a 2023

Specifikace:

Typ kabelu: Ultraflex 7
Impedance [Ω]: 50
Vnější průměr [mm]: 7,3
Plášť: UV odolné PVC
Oplet: Cu; 144 vláken ve 24 pramenech
Fólie: Cu folie potažená PE
Dielektrikum: pěnový PE
Vnitřní vodič: 19 x 0,38 mm; Cu; ø 1,9 mm
Kapacita [pF/m]: 75
Zkracovací činitel: 0,83
Hmotnost [g/m]: 69
Poloměr ohybu jednorázový [mm]: 34
Poloměr ohybu opakovaný [mm]: 68
Vodotěsný: ano
Vhodný k zakopání: ne
Flexibilita: špičková
Výrobce: M&P



Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:

1,8: 1,1
10: 1,9
28: 3
50: 4
100: 5,8
144: 6,9
200: 8,2
400: 11,8
430: 12,3
800: 17,1
1000: 19,3
1296: 22,3
2400: 32,3
3000: 36,2
4000: 42,6
5000: 49,3
6000: 55,3
8000: 68,4

Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:

10: 2286
14: 1974
28: 1448
50: 1086
100: 749
144: 629
200: 530
400: 368
430: 353
800: 254
1000: 225
1296: 195
2400: 134
3000: 120
4000: 102
5000: 88
6000: 79
8000: 63
