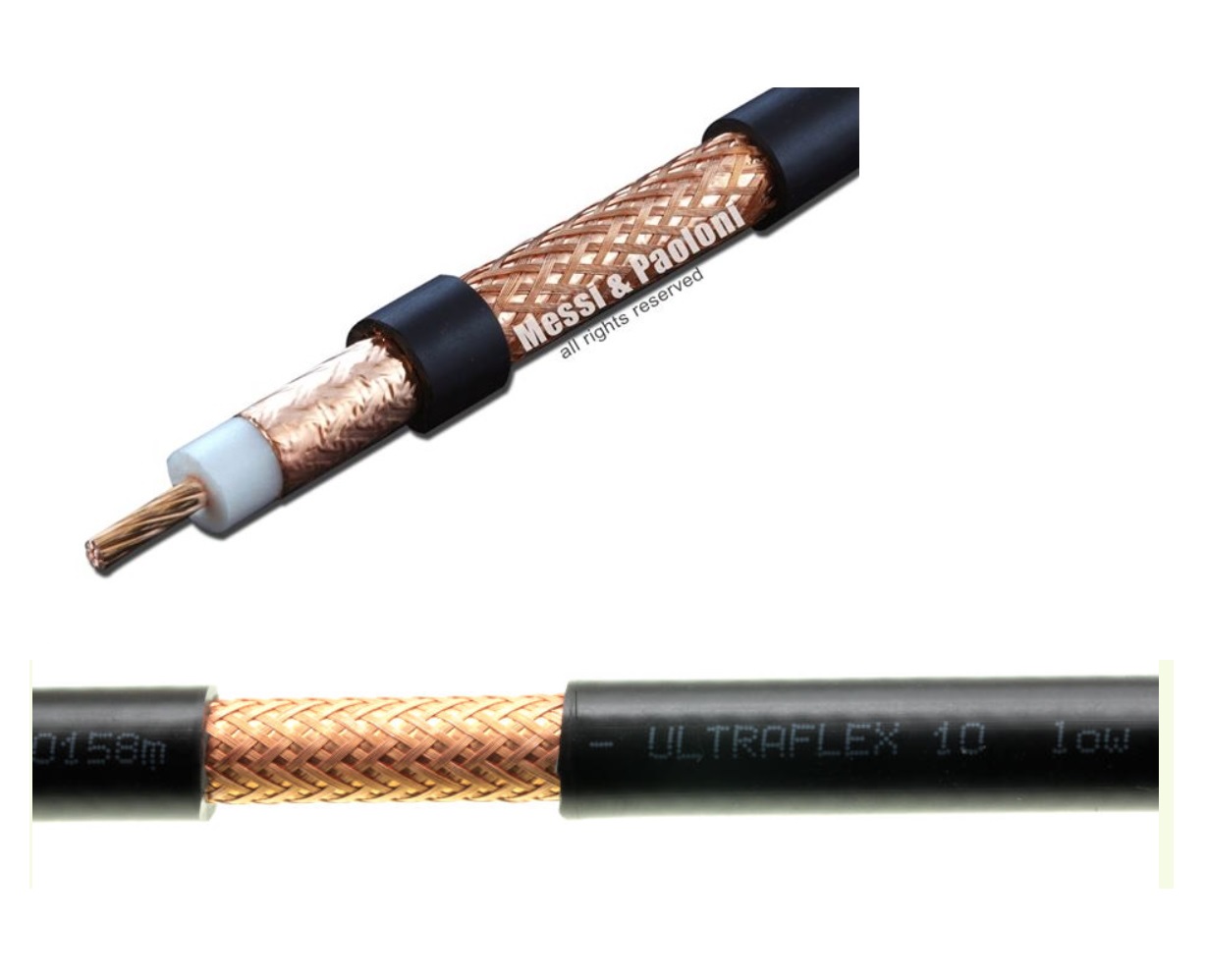

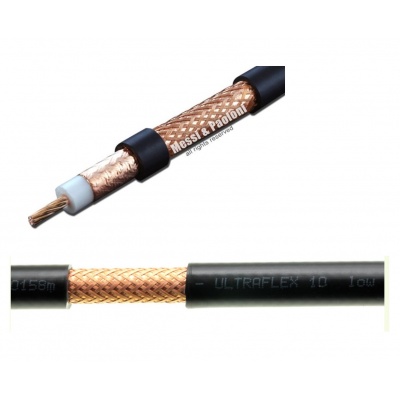

Koaxiální kabel Ultraflex 10

Popis

{article Porovnání koaxiálních kabelů}{/article}

Výrobce: Messi & Paoloni, datasheet výrobce naleznete zde.

Nízkoútlumový extra ohebný 50Ω koaxiální kabel o průměru 10,3 mm. Navržen speciálně pro časté ohýbání například kolem rotátorů.

  • vnější izolace: P
Číst dál
 Zobrazí dobu potřebnou pro zajištění většího množství produktu, než je skladem.
Kód Délka Hmotnost [kg] Stav skladu Cena
KKUF10

1 m

0.13
763 m  i
 Další
naskladnění
89,00 Kč(89,00 Kč bez DPH)
KKUF10-005

5 m

0.7
1 ks  i
404,96 Kč(404,96 Kč bez DPH)
KKUF10-100

100 m

13
6 ks  i
 Další
naskladnění
8 455,00 Kč(8 455,00 Kč bez DPH)
KKUF10-200

200 m

26
0 ks
 Další
naskladnění
16 020,00 Kč(16 020,00 Kč bez DPH)

{article Porovnání koaxiálních kabelů}{/article}

Výrobce: Messi & Paoloni, datasheet výrobce naleznete zde.

Nízkoútlumový extra ohebný 50Ω koaxiální kabel o průměru 10,3 mm. Navržen speciálně pro časté ohýbání například kolem rotátorů.

  • vnější izolace: PVC odolné proti UV
  • dvojité stínění, vysoce účinné proti vnějšímu rušení - stínění nad 105 dB
  • dielektrikum: trojnásobná vrstva fyzikální pěny PE

Specifikace:

Typ kabelu: Ultraflex 10
Impedance [Ω]: 50
Vnější průměr [mm]: 10,3
Plášť: UV odolné PVC
Oplet: Cu; 144 vláken ve 24 pramenech
Fólie: Cu folie potažená PE
Dielektrikum: pěnový PE
Vnitřní vodič: 7 x 1 mm; Cu; ø 2,9 mm
Kapacita [pF/m]: 78
Zkracovací činitel: 0,83
Hmotnost [g/m]: 130
Poloměr ohybu jednorázový [mm]: 40
Poloměr ohybu opakovaný [mm]: 80
Vodotěsný: ano
Vhodný k zakopání: ne
Flexibilita: špičková
Výrobce: M&P



Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:

1,8: 0,81
10: 1,34
28: 2
50: 2,7
100: 3,9
144: 4,74
200: 5,7
400: 8,3
430: 8,6
800: 12,1
1000: 13,81
1296: 16,4
2400: 23,7
3000: 27,3
4000: 32,9
5000: 38,9
6000: 44,5
8000: 55,8

Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:

10: 5345
14: 4370
28: 3247
50: 2518
100: 1768
144: 1466
200: 1215
400: 836
430: 803
800: 571
1000: 503
1296: 445
2400: 293
3000: 255
4000: 211
5000: 182
6000: 162
8000: 125
