Automatický anténní tuner 06AT

Popis

Automatický anténní tuner pro polovodičové PA Acom. Je určený pro instalaci v místnosti.

Při nákupu spolu s PA sleva 2000 Kč.

Použití

ACOM 06AT je automatický anténní tuner pro KV + 6 m s integrovaným čtyřcestným anténním přepínačem. Tuner automaticky vybírá jeden ze čtyř dostupných anténních výs

Číst dál
 Zobrazí dobu potřebnou pro zajištění většího množství produktu, než je skladem.
Kód Hmotnost [kg] Stav skladu Cena
ATU06AT
7

 Další
naskladnění
28 842,98 Kč(28 842,98 Kč bez DPH)
  • Popis
  • Specifikace

Automatický anténní tuner pro polovodičové PA Acom. Je určený pro instalaci v místnosti.

Při nákupu spolu s PA sleva 2000 Kč.

Použití

ACOM 06AT je automatický anténní tuner pro KV + 6 m s integrovaným čtyřcestným anténním přepínačem. Tuner automaticky vybírá jeden ze čtyř dostupných anténních výstupů (přiřazených v pásmech operátorem) a přizpůsobuje impedanci zvoleného anténního výstupu jeho transformací na 50 Ohmů se SWR pod 1,5:1 na vstupu tuneru (typicky pod 1,3), čímž poskytuje optimální zatěžovací impedanci pro zesilovač.

Vlastnosti

Tuner ACOM 06AT je speciálně navržen a vyvinut pro práci výhradně s polovodičovými (tranzistorovými) zesilovači řady ACOM, např. s ACOM 600S, 700S, 1200S nebo ACOM 2020S.

Snadné nastavení uživatelských předvoleb ladění: Pro transceiver CAT stačí jediné stisknutí tlačítka TUNE na čelním panelu zesilovače.

Transparentní (neviditelný) provoz: Po nastavení uživatelských předvoleb (automatického ladění) pro kmitočtové segmenty a antény se obsluha nemusí zabývat obsluhou tuneru.

Tři druhy frekvenčních segmentů podle přirozené šířky pásma antény: Uživatel si může vybrat podle povahy každé ze čtyř antén: Úzkopásmový - ostrý, normální - běžný a širokopásmový - široký.

Paměť pro naladění (nastavení uložené na základě výsledku automatického naladění), nezávislá pro čtyři antény, tři typy šířky segmentu a více než 1000 náhodných pevných frekvencí pro každou anténu.

Uživatelské předvolby se načítají automaticky po změně frekvence a volby antény.

Export (zálohování) paměti předvoleb: Zálohování paměti předvoleb do počítačového souboru, import dříve vytvořených záložních souborů z počítače do paměti tuneru.

Užitečné informace: Informace o stáří nastavení a upozornění na nastavení, která dosáhnou určitého stáří, definovaného obsluhou ve 4 možných úrovních stáří.

Napájení a ovládání tuneru, stejně jako návrat stavu z tuneru, jsou umožněny přes koaxiální kabel mezi zesilovačem a tunerem, není třeba dalších kabelů ani speciálních řídicích signálů z transceiveru (dostupnost ovládání CAT z transceiveru poskytne další výhody nastavení).

Úplné naladění proběhne do 5 sekund (obvykle 2-3 sekundy), při 25 W na vstupu tuneru a méně než 6 W na výstupu antény; rychlé naladění (z předvoleb v nevolatilní paměti) je dokončeno za méně než 0,05 sekundy s nulovým vyzařováním signálů.

Vstupní SWR během plných ladicích cyklů - pod 2:1, což zabraňuje aktivaci ochrany PA.

Vstupní SWR po dokončení ladicího cyklu - pod 1,5:1 (obvykle pod 1,3:1).

Relé s pozlacenými kontakty pro vynikající přijímací vlastnosti.

Spínání relé probíhá pouze tehdy, když neprotéká žádný VF proud, což zabraňuje obloukovému přepólování kontaktů, které je kritické pro prevenci vzniku

Cívky se vzduchovým jádrem (bez magnetických materiálů) a vysoce kvalitní keramické kondenzátory NP0 (C0G) v celém přizpůsobovacím obvodu.

Zlepšuje potlačení harmonických - přizpůsobovací síť je dolnopropustným L filtrem.

Šetří místo na pracovním místě: ACOM 06AT může být umístěn až 100 m od budiče (v jiné místnosti, ale ne venku).

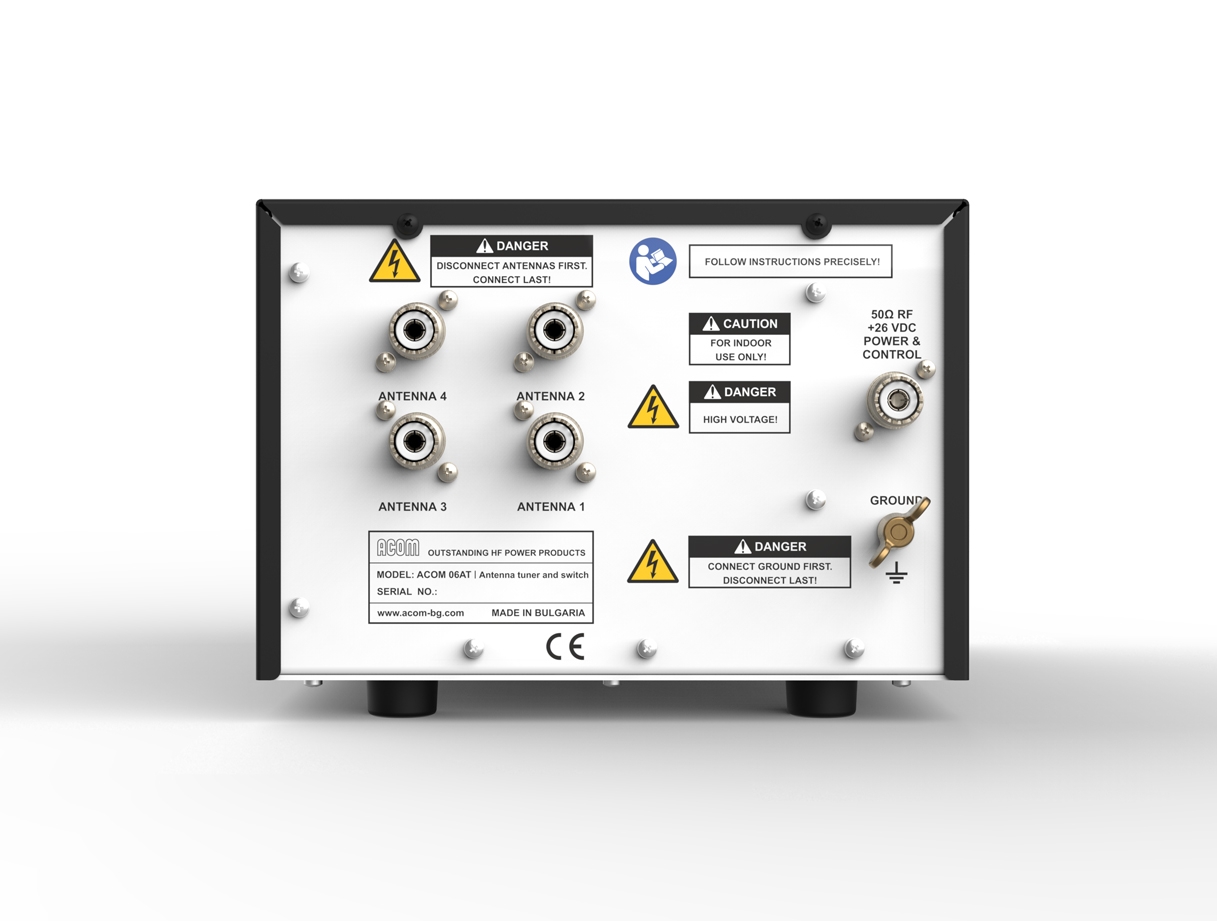

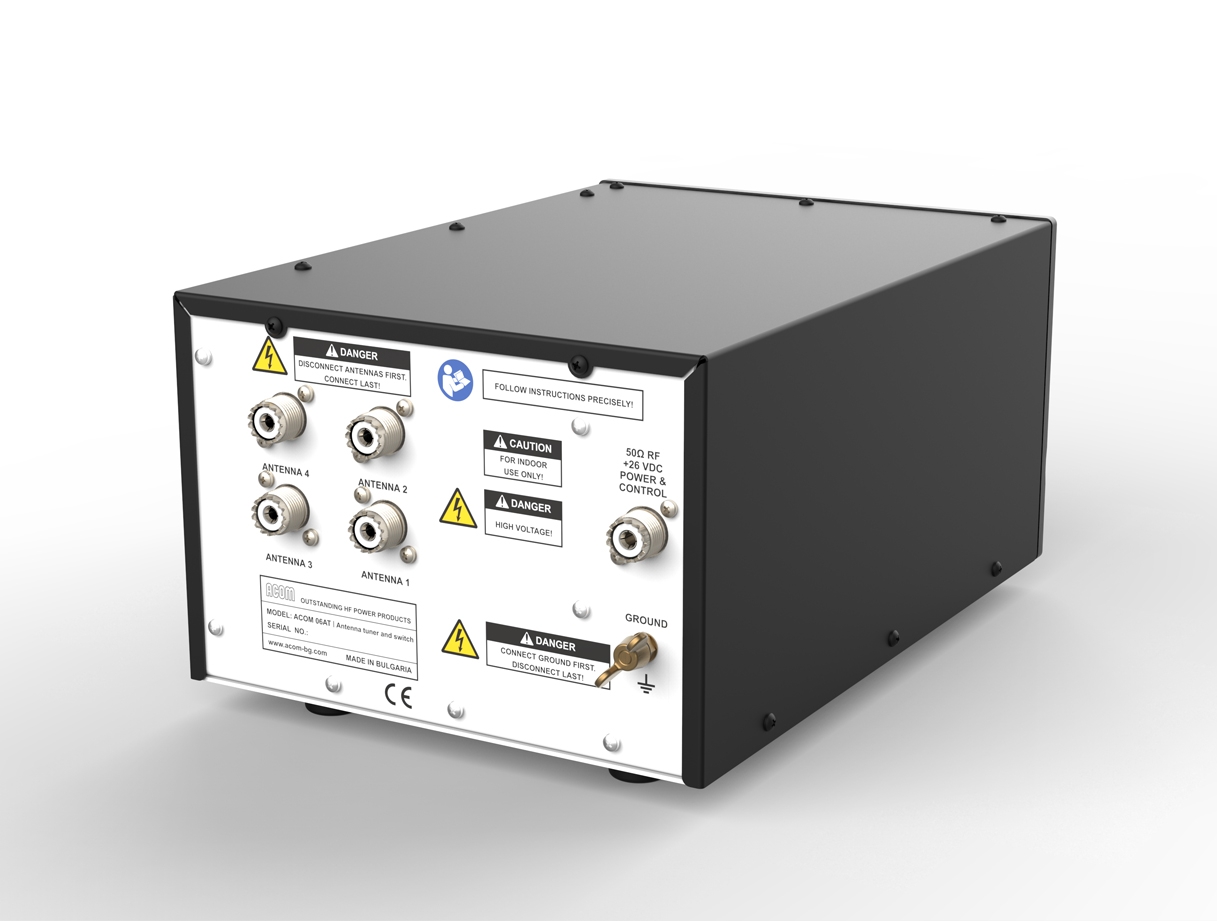

Integrovaný anténní přepínač: Integrovaný přepínač 4 antén - méně koaxiálního kabelu, kratší nesladěné úseky, menší ztráty.

Automatické a ruční přepínání antén: Antény lze automaticky i ručně přepínat z předního panelu zesilovače. Naposledy použitá volba antény je zapamatována.

Označení (popisy) antén lze editovat v menu.

Různé ochranné mechanismy, včetně: přepětí antény, nadproudu antény, nadměrného výkonu během provozu a ladění, extrémních teplot a napájecích napětí, jakož i přepínání relé s výkonem.

Bezpečné napájecí napětí (26 VDC).

Režim BYPASS: V režimu BYPASS jsou vyloučeny všechny součásti přizpůsobovací sítě, což umožňuje přímý provoz širokopásmových antén.

Menu SERVICE: Tato nabídka umožňuje analýzu stavu tuneru a přehled o použitém zdroji cívek a kondenzátorů pro všechny zapamatované a aktuální předvolby ladění.

Integrovaná bleskojistka a svodový rezistor pro ochranu před statickými výboji; automatické uzemnění antén při vypnutí napájení.
