Koaxiální kabel Heliax LDF4-50A 1/2"

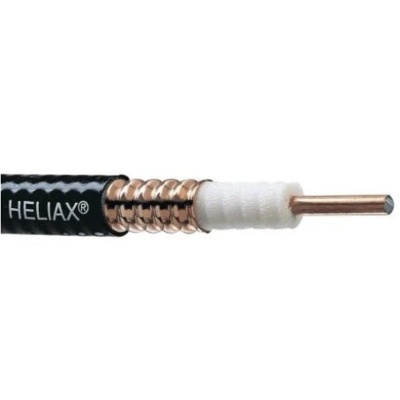

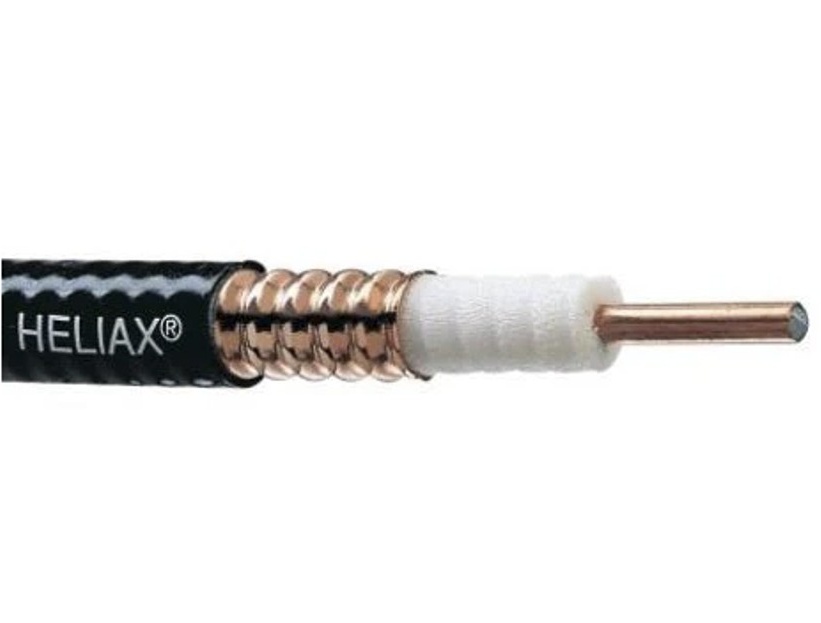

Kabel Heliax LDF4-50A od výrobce CommScope (Andrew, USA) je průmyslovým standardem v oblasti profesionálních radiokomunikačních systémů. Jedná se o koaxiální kabel o průměru 1/2" s pěnovým dielektrikem a vnějším vodičem z vlnité mědi.

Klíčové vlastnosti

• Vlnitý vnější vodič: Na rozdíl od běžných kabelů s opletením má pevnou měděnou trubku s vlnami, což zajišťuje 100% stínění a vynikající mechanickou odolnost při zachování ohebnosti.

• Nízký útlum: Díky své konstrukci a čistotě materiálů má velmi nízké ztráty signálu i na vysokých frekvencích (použitelný až do cca 8,8 GHz).

• Vysoká odolnost: Je navržen pro extrémní venkovní podmínky, je odolný vůči UV záření, vlhkosti a má velmi dlouhou životnost (desítky let).

• Stabilita: Nabízí skvělý poměr stojatých vln (VSWR) a nízké pasivní intermodulační zkreslení (PIM), což je klíčové pro čistotu přenosu.

K čemu se hodí?

Kabel LDF4-50A je "pracovním koněm" v telekomunikacích a nejčastěji ho najdete v těchto aplikacích:

• Základnové stanice mobilních sítí (BTS): Jako hlavní napájecí vedení (feeder) od vysílače k anténám.

• Radiostanice a opakovače: Pro profesionální radiové sítě integrovaného záchranného systému nebo armády.

• Radioamatérské instalace: U náročných uživatelů, kteří potřebují minimalizovat ztráty na delších trasách (např. při montáži antén na vysoké stožáry).

• Mikrovlnné spoje: Pro propojení technologií v pásmech UHF a SHF.

Technické parametry (výběr)

Parametr	Hodnota
Impedance	50 Ohm
Průměr přes plášť	16,0 mm
Průměr vnitřního vodiče	4,8 mm (mědí plátovaný hliník)
Minimální poloměr ohybu	125 mm (jednorázově 50 mm)



Vzhledem ke konstrukci kabelu (korugovaná trubka) je jeho opakované ohýbání nežádoucí. Kabel je navíjen na průměr 1 m a více - tomu odpovídá cena dopravy, kterou domlouváme individuálně a pohybuje se v rámci ČR 500 až 1000 Kč. Ideální je osobní odběr po domluvě.



Datasheet výrobce s detailními parametry naleznete zde.



Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:

0,5: 0,149
1: 0,211
1,5: 0,259
2: 0,299
10: 0,672
20: 0,954
30: 1,17
50: 1,52
88: 2,03
100: 2,17
108: 2,26
150: 2,67
174: 2,89
200: 3,1
300: 3,83
400: 4,46
450: 4,75
500: 5,02
512: 5,08
600: 5,53
700: 6,01
800: 6,46
824: 6,56
894: 6,85
960: 7,12
1000: 7,28
1250: 8,23
1500: 9,09
1700: 9,74
1800: 10,1
2000: 10,7
2100: 11
2200: 11,2
2300: 11,5
3000: 13,4
3400: 14,4
4000: 15,8
5000: 18
6000: 20,1
8000: 23,8
8800: 25,2



Maximální přenášený výkon [kW, při 40 °C a kmitočtu v MHz]:

0,5: 40
1: 35,8
1,5: 29,2
2: 25,3
10: 11,3
20: 7,93
30: 6,46
50: 4,98
88: 3,73
100: 3,49
108: 3,36
150: 2,83
174: 2,62
200: 2,44
300: 1,97
400: 1,7
450: 1,59
500: 1,51
512: 1,49
600: 1,37
700: 1,26
800: 1,17
824: 1,15
894: 1,1
960: 1,06
1000: 1,04
1250: 0,921
1500: 0,833
1700: 0,777
1800: 0,753
2000: 0,71
2100: 0,691
2200: 0,673
2300: 0,657
3000: 0,565
3400: 0,526
4000: 0,479
5000: 0,421
6000: 0,378
8000: 0,318
8800: 0,3



Tento kabel nedržíme standardně skladem - po vyprodání skladových zásob nejsou další dodávky zajištěné.
