Koaxiální kabel Hyperflex 10

Popis

Tento kabel již výrobce nevyrábí. Doporučujeme náhradu:





{article Porovnání koaxiálních kabelů}{/article}

Výrobce: Messi & Paoloni, datasheet výrobce naleznete zde.

Nízkoútlumový extra ohebný 50Ω koaxiální kabel o průměru 10,3

Číst dál
 Zobrazí dobu potřebnou pro zajištění většího množství produktu, než je skladem.
Kód Délka Hmotnost [kg] Stav skladu Cena
KKHF10

1 m

0.11
43 m  i
 Další
naskladnění
89,00 Kč(89,00 Kč bez DPH)
KKHF10-100

100 m

11.2
0 ks
 Další
naskladnění
8 455,00 Kč(8 455,00 Kč bez DPH)
KKHF10-200

200 m

22.4
0 ks
 Další
naskladnění
16 910,00 Kč(16 910,00 Kč bez DPH)

Tento kabel již výrobce nevyrábí. Doporučujeme náhradu:





{article Porovnání koaxiálních kabelů}{/article}

Výrobce: Messi & Paoloni, datasheet výrobce naleznete zde.

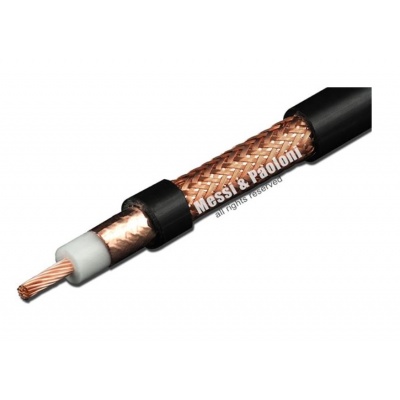

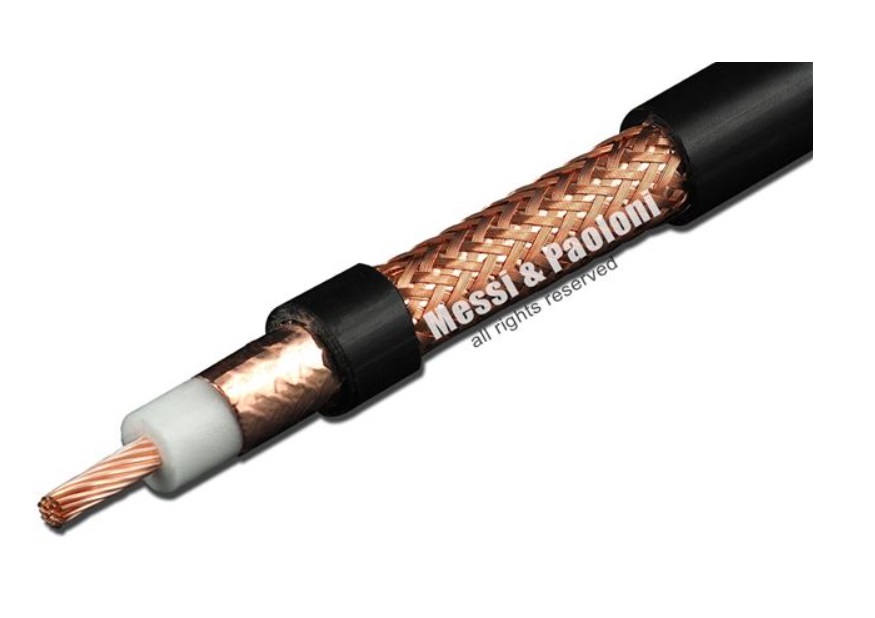

Nízkoútlumový extra ohebný 50Ω koaxiální kabel o průměru 10,3 mm. Navržen speciálně pro časté ohýbání například kolem rotátorů.

  • vnější izolace: PVC odolné proti UV
  • dvojité stínění, vysoce účinné proti vnějšímu rušení
  • dielektrikum: trojnásobná vrstva fyzikální pěny PE

Specifikace:

Typ kabelu: Hyperflex 10
Impedance [Ω]: 50
Vnější průměr [mm]: 10,3
Plášť: UV odolné PVC
Oplet: poměděný Al; 192 vláken ve 24 pramenech
Fólie: Cu folie potažená PE
Dielektrikum: pěnový PE
Vnitřní vodič: 19 x 0,59 mm; Cu; ø 2,9 mm
Kapacita [pF/m]: 78
Zkracovací činitel: 0,87
Hmotnost [g/m]: 112
Poloměr ohybu jednorázový [mm]: 40
Poloměr ohybu opakovaný [mm]: 80
Vodotěsný: ano
Vhodný k zakopání: ne
Flexibilita: špičková
Výrobce: M&P



Útlum [dB / 100 m, při 20 °C a kmitočtu v MHz]:

1,8: 0,8
10: 1,3
28: 2
50: 2,7
100: 3,9
144: 4,7
200: 5,6
400: 8,3
430: 8,6
800: 11,9
1000: 13,4
1296: 15,4
2400: 21,8
3000: 24,6
4000: 29,1
5000: 33,1
6000: 36,9
8000: 442
10000: 50,7

Maximální přenášený výkon [W, při 40 °C a kmitočtu v MHz]:

10: 5186
14: 4483
28: 3357
50: 2518
100: 1759
144: 1460
200: 1226
400: 837
430: 808
800: 581
1000: 516
1296: 449
2400: 319
3000: 282
4000: 239
5000: 210
6000: 188
8000: 157
10000: 137
