Acom 500S

Popis

Moderní "Solid State" PA 500 W pro pásma 160 - 4m

• KV + 6m + 4m, vf výkon 500 W (+/- 0,5 dB) trvalá nosná bez časového omezení, buzení typicky 20 W (zisk 14 dB +/- 1 dB)
• Barevný 5“ displej 800x480 zobrazující přehledně všechny parametry
• Automatické přepínání pásem podle vstupního kmitočtu nebo d

Číst dál
 Zobrazí dobu potřebnou pro zajištění většího množství produktu, než je skladem.
Kód Hmotnost [kg] Stav skladu Cena
AC500S
15
0 ks
 Další
naskladnění
63 553,72 Kč(63 553,72 Kč bez DPH)
  • Popis
  • Specifikace

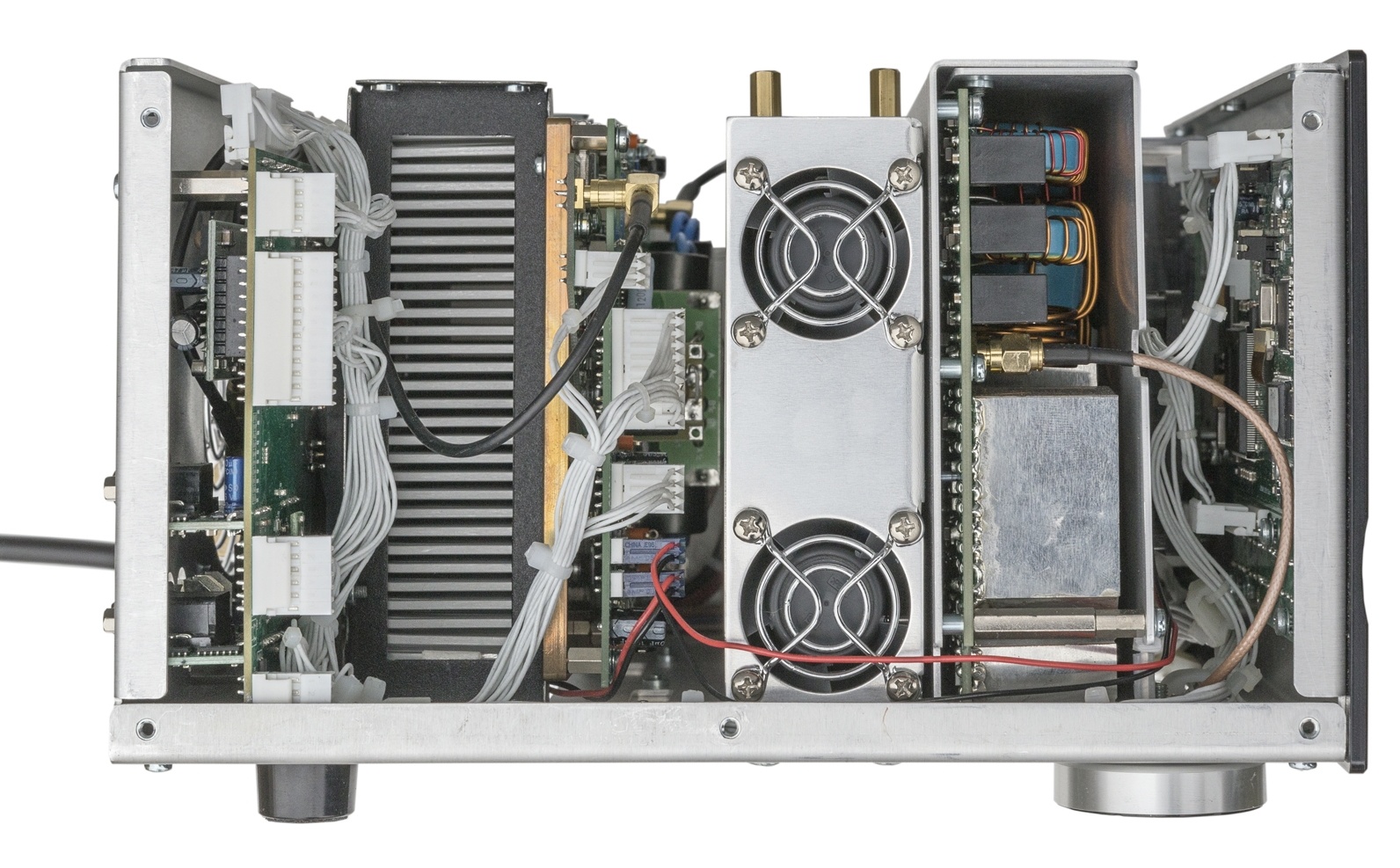

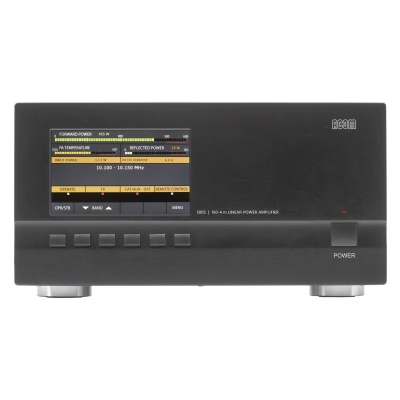

Moderní "Solid State" PA 500 W pro pásma 160 - 4m

• KV + 6m + 4m, vf výkon 500 W (+/- 0,5 dB) trvalá nosná bez časového omezení, buzení typicky 20 W (zisk 14 dB +/- 1 dB)
• Barevný 5“ displej 800x480 zobrazující přehledně všechny parametry
• Automatické přepínání pásem podle vstupního kmitočtu nebo dat z TRXu
• Dva anténní výstupy
• Pracuje při plném výkonu až do PSV 1,5:1, do PSV 3:1 při menším výkonu
• Plně ovladatelný prostřednictvím RS-232

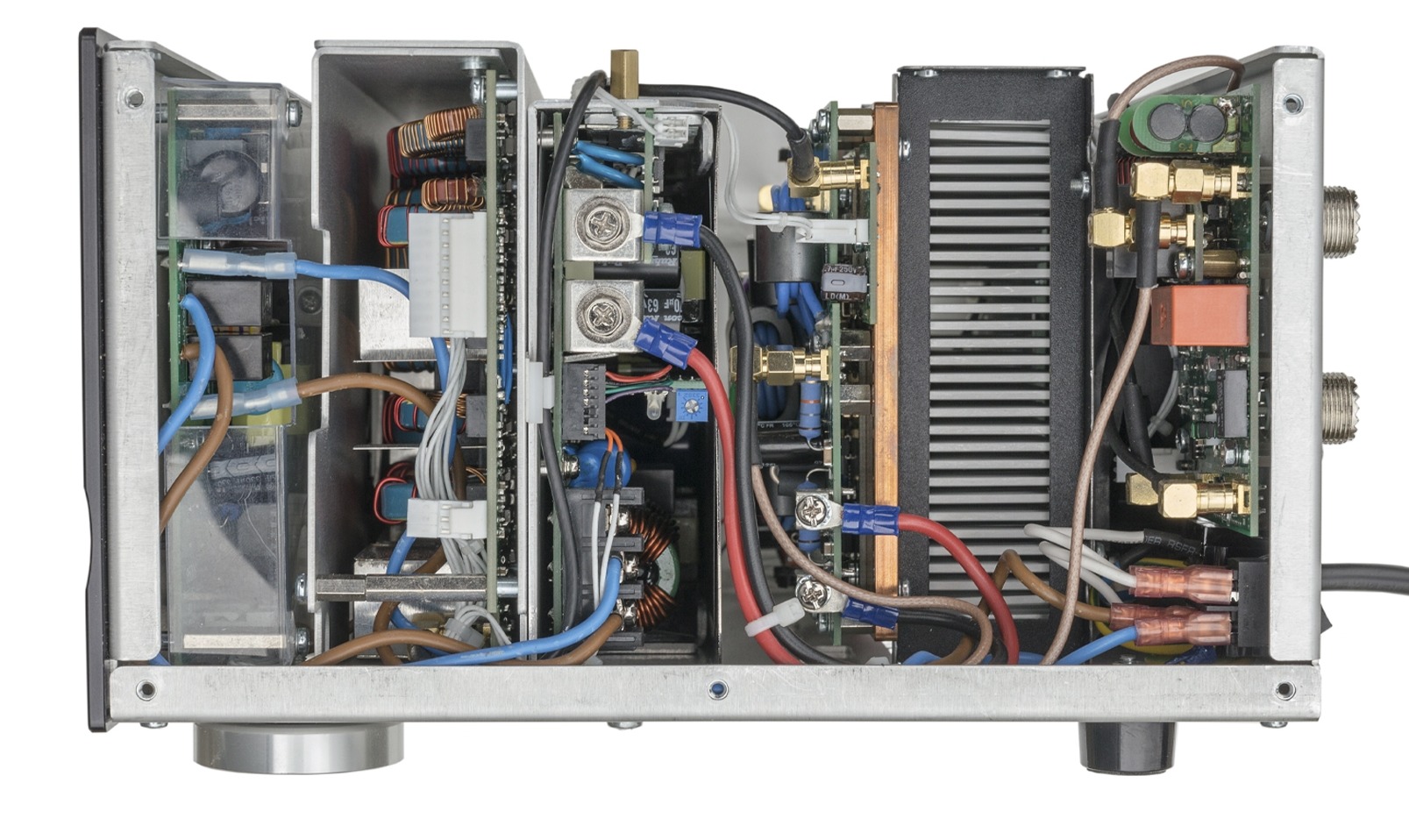

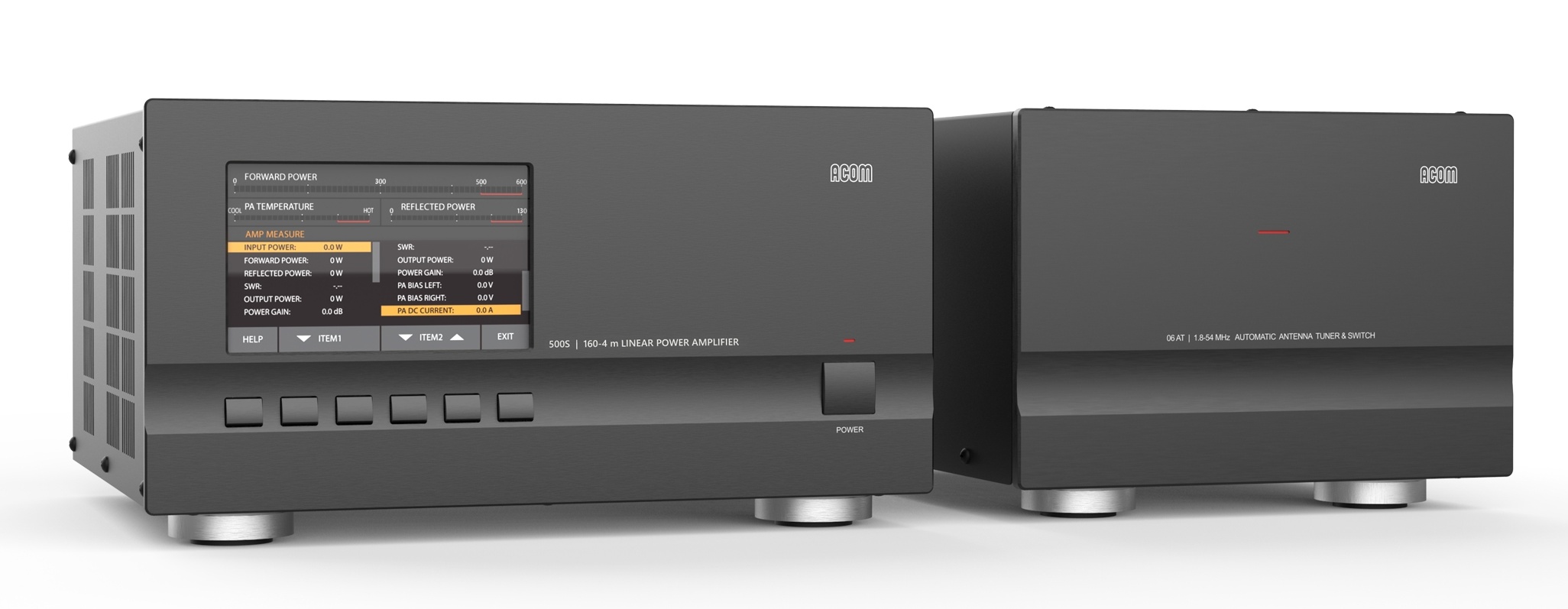

• Možnost připojení externího anténního tuneru (ATU04AT nebo ATU06AT)
• Napájení 100-240 V, 50-60 Hz, 1000 VA jednofázově pro plný výkon
• Rozměry a hmotnost: 291 x 270 x 157 mm (š x h x v), 7,8 kg

Pro propojení PA s TRX, ATU, PC, SteppIR a posobně zvažte "S-BOX" od N6TV. Vytvořil jej tak, aby bylo možné používat plně stíněné hotové 15pinové a 9pinové kabely, přičemž veškeré vlastní zapojení se provádí uvnitř propojovací krabice namísto uvnitř konektorů. Krabička je užitečná zejména pro zákazníky, kteří mají různé platformy pro připojení k zesilovači ACOM, jako jsou Icom a Yaesu. Součástí je bezplatné předprodejní poradenství a vlastní schémata připojení. Detaily naleznete ZDE. Kontakt na výrobce a dodavatele: N6TV zavináč ARRL.NET.

Popis

Kompaktní, plně vybavený špičkový polovodičový lineární zesilovač s výkonem 500 W (při buzení cca 20 W), pokrývá pásma 1,8-70,5 MHz (včetně amatérského pásma 5 MHz).
Plně kompatibilní s jakýmkoli vysílačem bez nutnosti speciálního rozhraní.

Vlastnosti:

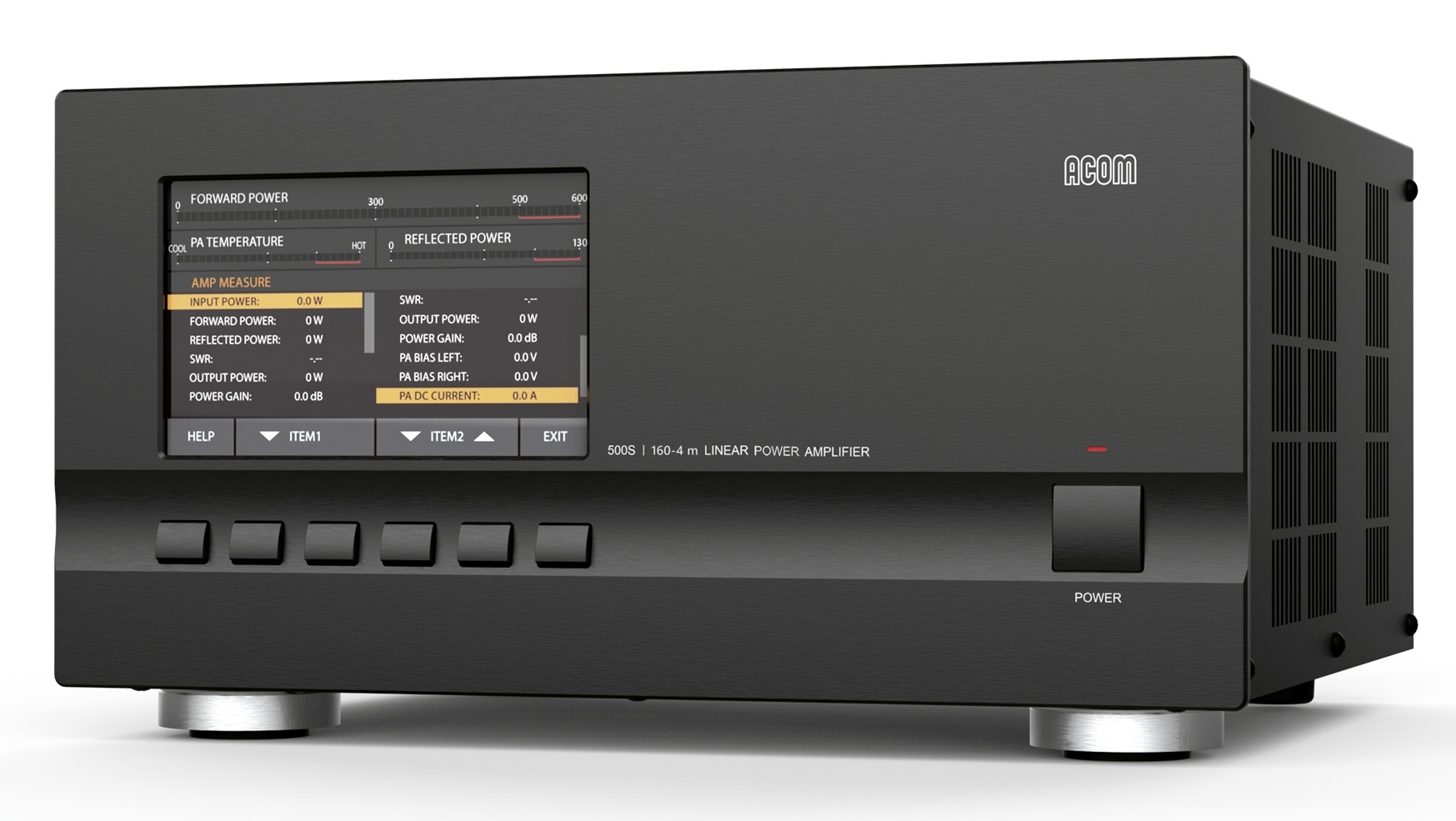

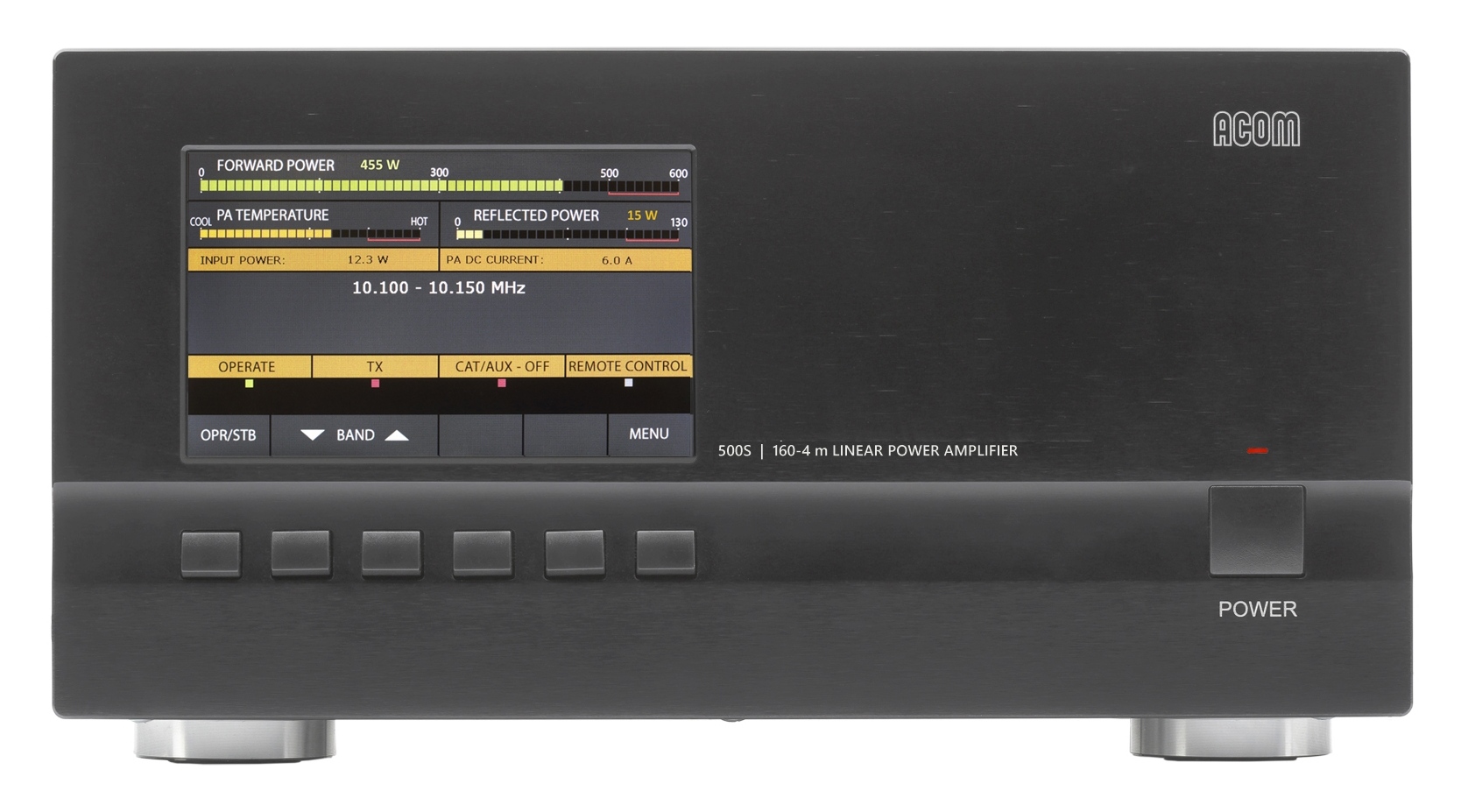

  • Barevný displej s vysokým rozlišením 800 x 480 pixelů a 24bitovými barvami.
  • K dispozici jsou dva anténní výstupy: RF OUTPUT 1 umožňuje bezproblémovou integraci s anténními tunery s automatickým přepínáním ACOM 04AT nebo ACOM 06AT pro volbu antény (1 ze 4) z předního panelu zesilovače s SWR do 1:3 v pásmech 160 až 6 metrů. RF OUTPUT 2 - na tento výstup lze připojit dobře sladěnou anténu se SWR pod 1,5 pro libovolné pásmo. I když je nízký SWR dobrý pro jakékoliv pásmo, je mimořádně důležitý na 6 a 4 m. RF OUTPUT 2 není určen pro anténní tunery ACOM 04AT nebo ACOM 06AT.
  • V koncovém stupni jsou použity LDMOS tranzistory, které jsou navrženy tak, aby odolávaly vysokému SWR na výstupu, a jsou určeny pro provoz v letectví, průmyslu, mobilních zařízeních a rádiovém vysílání.
  • Kompatibilní se všemi modely TRXů dostupnými na trhu - nejsou potřeba žádné speciální signály: stačí "zem při vysílání" (PTT) a 20 W VF výkonu. Širokopásmový vstupní obvod zajišťující dokonalé zatížení vysílače se SWR pod 1,2:1 (typicky 1,1:1).
  • Snadné použití: nabídky na obrazovce jsou intuitivní a snadno se ovládají. Komunikace PA s uživatelem je v AJ.
  • Automatické řízení po připojení k vysílači CAT sleduje provozní frekvenci a podle toho mění pásma.
  • I když zesilovač není připojen k rozhraní CAT, sleduje frekvenci vstupního signálu pomocí vestavěného čítače frekvence a automaticky přepíná pásma.
  • Dálkové ovládání přes rozhraní RS232.
  • Během provozu se o sebe stará díky nepřetržitě fungujícím ochranným obvodům ve všech režimech.
  • Obsluha může digitálně sledovat více než 10 parametrů souvisejících s provozním režimem zesilovače.
  • Snadná údržba - podrobné údaje (55 parametrů) o každém z posledních 28 vypnutí ochrany v důsledku závažné poruchy jsou uloženy v trvalé paměti zesilovače.
  • Vhodné pro expediční a provozní provoz: extrémně kompaktní a lehká konstrukce, rozšířený rozsah síťového napětí (100-240 VAC pouze výměnou hlavních pojistek - bez vnitřního přepínání), omezený rozběhový proud a čistě sinusový odebíraný síťový proud, automatický.
  • Korekce účiníku (PFC) - všechny důležité parametry při provozu z nestabilní sítě, generátorů apod. zajišťuje vestavěný spínaný zdroj (SMPS).
  • Dokonalá elektromagnetická kompatibilita (EMC) s vysoce citlivými i výkonnými zařízeními v radiostanici (přijímače, počítače, vícenásobné zesilovače) překračující standardní požadavky EMC díky použití PFC a vestavěných přídavných frekvenčních filtrů.

Specifikace

  • Jmenovitý výstupní výkon: 500 W +/-0,5 dB, PEP nebo kontinuální nosná, bez omezení režimu při 27W buzení.
  • Intermodulační zkreslení (IMD3): lepší než 30 dB pod nominálním výkonem.
  • Výstupní potlačení harmonických a parazitních emisí: lepší než 50 dBc (pod 30 MHz), lepší než 70 dBc (nad 30 MHz) pod nominálním výkonem.
  • Vstupní a výstupní impedance: nominální: 50 Ohm nesymetrická, konektory typu UHF (SO239);
  • Vstupní obvod: širokopásmový, SWR pod 1,2:1 (typicky 1,1:1); kontinuální rozsah 1,8-70,5 MHz bez ladění nebo přepínání;
  • SWR RF by-pass cesty - pod 1,1:1, 1,8-70,5 MHz;
  • Přípustný SWR při výstupní zátěži (anténa): až 3:1 s proporcionální redukcí výkonu a až 1,5:1 při plném výstupním výkonu;
  • Zisk VF výkonu: 14 dB +/-1 dB (typicky 20 W pro 500W výstupní výkon);
  • Napájecí napětí: 85-132 V s 10A hlavními pojistkami a 170-265 V s 6,3A hlavními pojistkami, 45-66 Hz, jednofázové;
  • Spotřeba energie při plném výstupním výkonu: 1000 VA nebo méně při účiníku 0,95 nebo vyšším;
  • Spotřeba energie v nízkoenergetickém (pohotovostním) režimu: méně než 1VA;
  • Splňuje bezpečnostní normy EU a normy elektromagnetické kompatibility a také předpisy americké Federální komise pro komunikace (FCC);
  • Provozní podmínky prostředí: Teplotní rozsah: -10ºC až +40ºC (14ºF až 104º Relativní vlhkost: do 95 % při 35ºC (95ºF);
  • Rozměry (bez výstupků) a hmotnost v provozu: 291 x 270 x 157 mm (š x h x v), 7,8 kg

Funkce

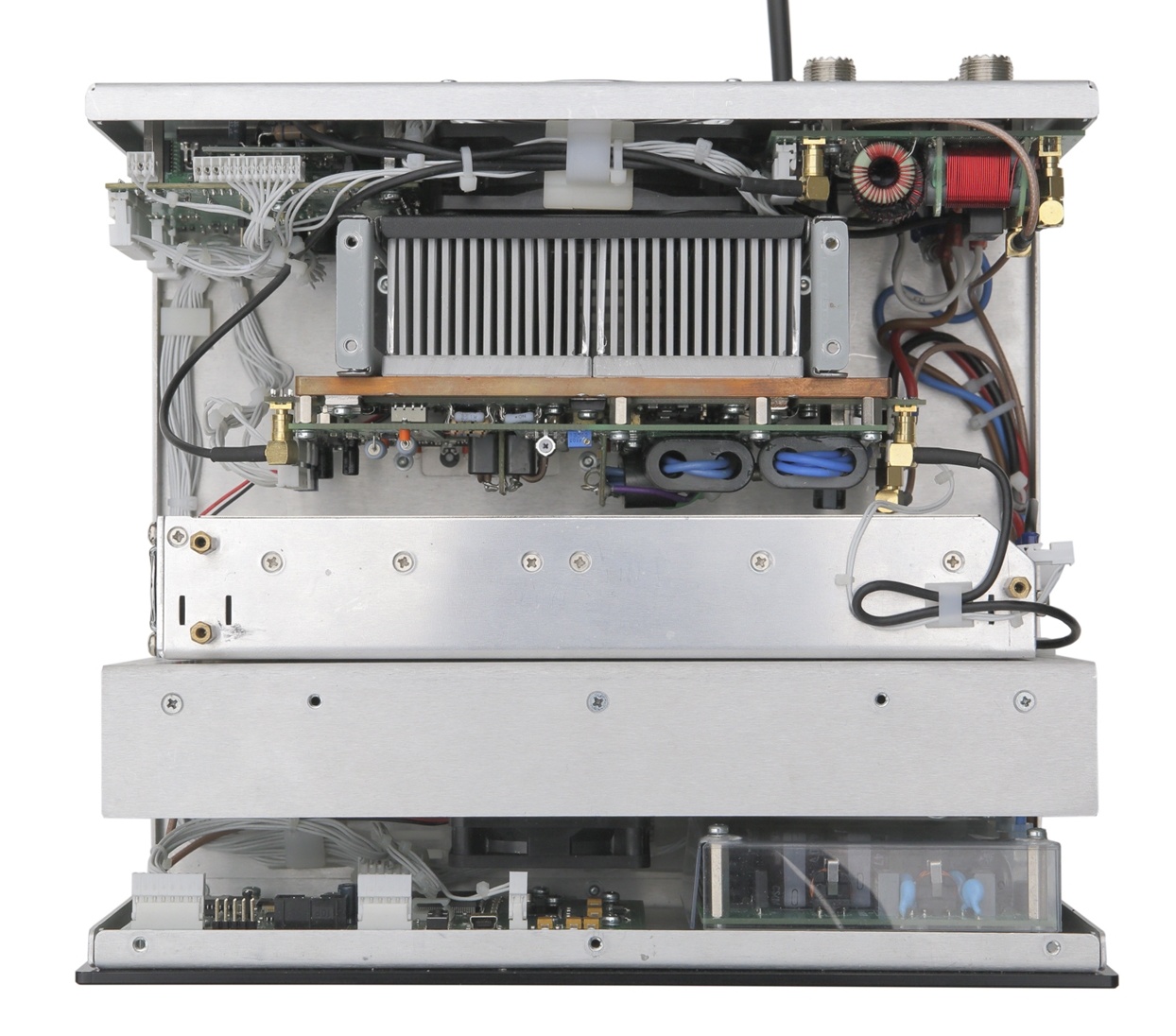

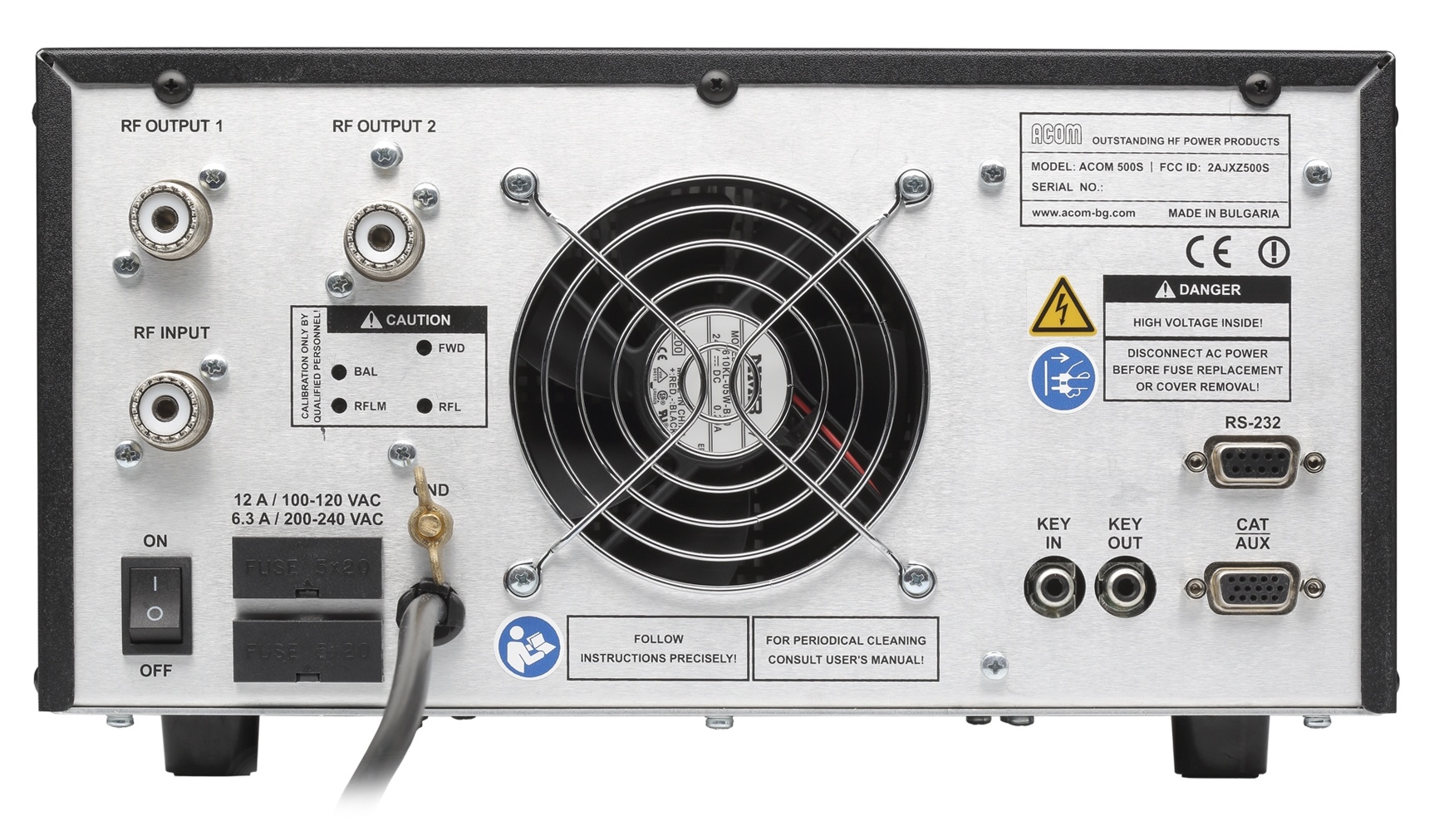

  • Ovládání příjmu/vysílání - Vstup KEY-IN - konektor typu Phono (RCA); napětí přiváděné na otevřený klíč vysílače: nepřesahuje +12,6 V; proud přes zavřený klíč vysílače: nepřesahuje 6 mA.
  • Není povinné Výstup KEY-OUT - typ Phono (RCA) jack; výstupní odpor: ne více než 120 Ohm; maximální přípustné vstupní napětí z vysílače (přes otevřený výstup KEY-OUT): +50 V; maximální přípustný proud přes uzavřený výstup KEY-OUT: 20 mA;
  • Minimální mrtvá doba potřebná k bezpečnému přepnutí zesilovače z příjmu na vysílání: 10 ms mezi požadavkem na vysílání na vstupním konektoru KEY-IN a výskytem RF pohonu na konektoru RF INPUT.
  • Ovládání frekvence přímo z rozhraní CAT transceiveru - konektor CAT/AUX (konektor typu DB-15). Dálkové ovládání přes rozhraní RS232 (konektor typu DB-9).
  • Dálkové zapnutí pomocí současné aktivace signálů DSR/DTR a CTS/RTS na konektoru RS232 (typ DB-9).
  • Dálkové zapnutí/vypnutí linky - vstup ON_RMT na konektoru CAT/AUX (DB-15); stejnosměrný napěťový puls: +4,5 až +15 V DC směrem k zemi po dobu 1-2 s; vstupní proud: maximálně 3 mA.

Skladování a přeprava

  • Podmínky prostředí pro skladování a přepravu: Teplotní rozsah: -40ºC až +70ºC (-40ºF až 158ºF);
  • Relativní vlhkost: až 75 % při teplotě 35 °C; Nadmořská výška: až 12 000 m, včetně zavazadlového prostoru letadla.
  • Přepravní rozměry: (Š x V x H) 500 x 380 x 470 mm
  • Hmotnost 12 kg
